《2025年新课程实践与探究丛书八年级物理上册教科版》

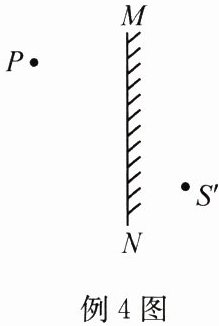

例4 如图所示,S′为发光点S在平面镜MN中所成的像,请在图中画出发光点S的位置,并画出一条由S点发出,经平面镜反射后通过P点的光线。

解析 根据平面镜成像的特点可知,物与像关于镜面对称,首先作出像点S′的发光点S,连接PS′,与镜面的交点为入射点O,再画出入射光线SO。

答案：
例4　如图所示
　　　　　　

例5 如图所示,请画出激光束从三棱镜折射入空气时,法线的位置和折射光线的大致位置。

解析 激光从玻璃折射入空气,法线垂直于玻璃面,入射角小于折射角。

答案：
例5　如图所示
　　　　　　

例6 如图所示,一条入射光线过凹透镜光心,一条折射光线与主光轴平行。请将光路补画完整。

解析 根据凹透镜光路中平行过虚焦、过虚焦平行、过心不变的特点,作出光路图。

答案：
例6　如图所示
　　　　　　

例7 请画出图中入射光线经凸透镜后的折射光线。

解析 平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不变。

答案：
例7　如图所示
　　　　　　

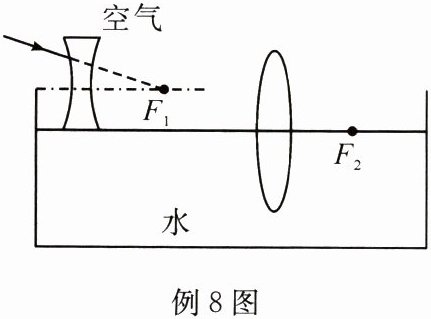

例8 如图所示,凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合,凹透镜的虚焦点为$F_1,$凸透镜的焦点为$F_2,$一条光线经凹透镜(该光线的延长线过凹透镜的虚焦点$F_1)$折射后射向凸透镜,后经凸透镜折射后最终射入水中。请画出此过程的光路图。

解析 对准凹透镜的虚焦点入射的光线,经透镜折射后,折射光线平行于主光轴；平行于凸透镜主光轴入射的光线,经凸透镜折射后,折射光线经过凸透镜的焦点；当光从空气中斜射入水中时,在水和空气的分界面发生折射,折射角小于入射角。

答案：
例8　如图所示
