例3 根据平面镜成像原理画出图中AB在镜中所成的像A'B'。

解析 根据平面镜所成像与物体关于平面镜对称,分别画出AB两点关于平面镜的对称点A'B',再根据平面镜所成像为虚像,用虚线将A'B'连接起来,并在对应位置画上箭头符号。

答案：
如图所示

例4 画出图中S发出的光线经平面镜反射后过P点的光路。

解析 根据平面镜成像的特点可知,反射光线好像是由像点发出的,由于像与物关于镜面对称,作出像点S'后,射线S'P与镜面的交点为入射点,再完成光路。

答案：
如图所示

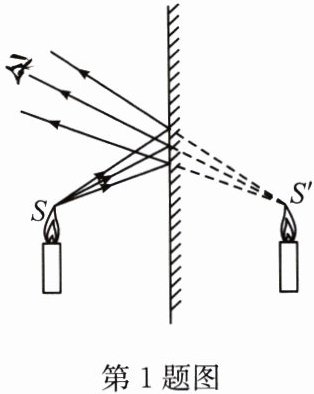

1. 如图所示,小明透过平面镜看到了蜡烛的像,下列有关平面镜成像的描述,正确的是( )


A.进入人眼的光是由蜡烛的像发出的
B.如果将平面镜竖直上移,则像随之上移
C.如果将图中的平面镜截掉一半,则蜡烛不能在剩余的平面镜中成完整的像
D.如果紧贴平面镜背面放置一块不透明挡板,则蜡烛在平面镜中仍能成完整的像

答案： D

2. 有只鸟在平静的湖面上飞翔,有时我们看到好像鸟在水中游,有时能看到鸟的阴影在水面上移动,则下列说法中正确的是( )

A.前者是由于光沿直线传播形成的,后者是由于光的反射形成的
B.前者光线较强,后者光线较弱,两者原理相同
C.前者是鸟的像,后者是鸟的影
D.前者是鸟的影,后者是鸟的像

答案： C

3. 如图所示为小天同学从平面镜里看到的对面电子钟示数的像,则此时的时刻应是( )


A.21:10
B.10:21
C.10:51
D.12:01

答案： C
