《2025年新课程实践与探究丛书八年级物理上册教科版》

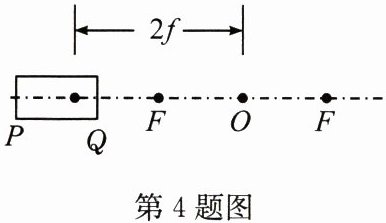

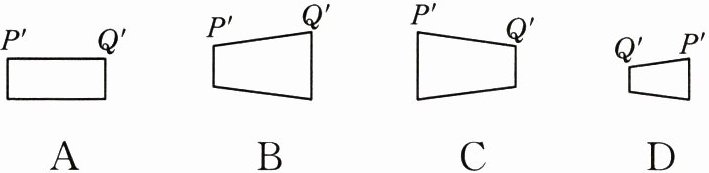

4. 如图所示,有一圆柱体 $PQ$,放在凸透镜前图示的位置,它所成像 $P'Q'$ 的形状应该是下列图中的($P'$ 点是 $P$ 点的像,$Q'$ 点是 $Q$ 点的像)( )

答案： B

5. 使用手机摄像头扫描二维码时,成缩小的实像。下列仪器中成像特点与此相同的是( )

A.放大镜
B.照相机
C.投影仪
D.电影放映机

答案： B

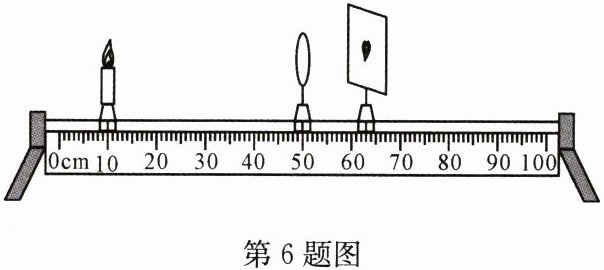

6. 在“探究凸透镜成像的规律”实验中,某次实验的成像情况如图所示,小组成员提出“有哪些方法可让光屏上的像变大”的问题,经过讨论后形成了两个方案,而且结果都达到了目的。方案一：保持蜡烛和光屏的位置不动,只将凸透镜向______移动适当距离；方案二：保持凸透镜位置不动,将蜡烛和光屏都向______移动。(均选填“左”或“右”)

答案： 左 右

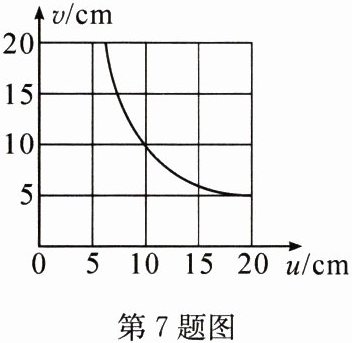

7. 某同学在“探究凸透镜成像的规律”实验中,绘制了如图所示的图像($v$ 表示像到凸透镜的距离,$u$ 表示物体到凸透镜的距离),用该凸透镜作放大镜使用时,被观察的物体到凸透镜的距离应在______m 以内；把物体从距凸透镜 5 cm 处移动到距凸透镜 20 cm 处的过程中,像的大小将______(选填“变大”“变小”“先变小再变大”或“先变大再变小”)。

答案： 0.05 变小

8. 随着科技的发展,“刷脸”的时代到来了,“刷脸”可以进门、进站、买票、买饭……如图所示,机器的摄像头实际上是一个______镜,人要站在它的 2 倍焦距以外,此时能成一个______(选填“正立”或“倒立”)、缩小的实像,当人远离机器时,这个像将______(选填“变大”“变小”或“不变”)。

答案： 凸透镜 倒立 变小

9. 某同学在研究凸透镜成像规律时作了如下的记录：当物距 $u_1 = 30$ cm 时,在光屏上出现倒立、缩小的像；当物距 $u_2 = 20$ cm 时,在光屏上出现倒立、放大的像；当物距 $u_3 = 10$ cm 时,在光屏上始终得不到像。由此可判断凸透镜的焦距 $f$ 满足( )

A.$f＞10$ cm
B.$10$ cm $＜f＜20$ cm
C.$f＜15$ cm
D.$10$ cm $＜f＜15$ cm

答案： D
