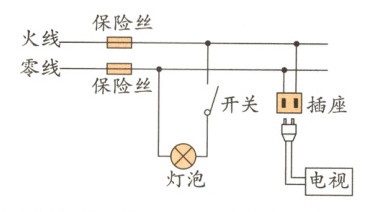

例4(潍坊中考)在如图所示的家庭电路中,将插头插人插座，打开电视，电视不工作;闭合开关，灯泡不亮;保持开关闭合，拔出插头，将试电笔分别插入插座两孔时管均发光。若电路中只有一处故障，则故障可能(　　)


A.零线上保险丝烧断　　
　B.火线上保险丝烧断
C.灯丝烧断　　　　　　
　D.插座短路

答案： A

例5(东台一模)如图所示是新能源汽车的充电桩,下列有关说法符合安全用电原则的是　　　　(　　)


A.每个充电桩在安装时都要装漏电保护器
B.有经验的电工在安装充电桩时不必断开电源
C.安装充电桩时，不连接地线也可以
D.万一有充电桩起火，应马上浇水扑灭

答案： A

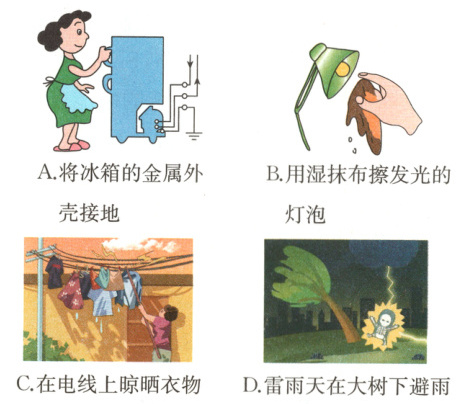

例6下列图中,符合安全用电原则的是　　　(　　)

答案： A
