《2025年星推荐涂教材九年级物理下册人教版》

10（2022·长春中考改编）在“探究通电螺线管外部磁场的方向”的实验中：
（1）开关闭合前，小磁针均指南北，说明地球周围存在________。

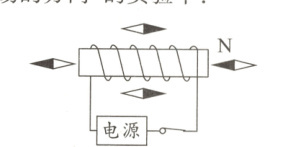

（2）开关闭合后，小磁针的指向如图所示，可知：通电螺线管的左端为________极，电源的左端为________极。
（3）将连接电源正、负极的导线对调，小磁针的指向也改变了，说明通电螺线管的磁场方向与________方向有关。
（4）为了使通电螺线管的磁场增强，可采取的有效措施有哪些?（写出一条即可）________________________。

答案：
(1)磁场
(2)N 负
(3)电流
(4)增加线圈的匝数
解析：
(1)小磁针静止且能指向南北，这是因为小磁针受到地磁场的作用，说明地球的周围存在磁场。
(2)最左侧小磁针的左端为N极，右端为S极，根据异名磁极相互吸引可知，螺线管的左端为N极，右端为S极；根据安培定则可知，电流从螺线管的右端流入，所以电源的左端为负极，右端为正极。
(3)将连接电源正、负极的导线对调，螺线管中电流的方向会发生变化，小磁针的指向也改变了，这说明磁场的方向发生了变化，所以通电螺线管的磁场方向与电流方向有关。
(4)要使通电螺线管的磁场增强，可采取的有效措施是：增加线圈的匝数、增大电流等。

11如图1所示，是研究电流磁效应的示意图。
（1）实验中的直导线是沿________（选填“南北”或“东西”）方向放置在小磁针的上方的。
（2）实验结论是________周围存在磁场，支持此结论的现象是________________；如果移走小磁针，该结论________（选填“成立”或“不成立”）。
（3）如果探究磁场方向与电流方向的关系，应进行的实验是________________________。
（4）首先发现该现象的科学家是________。
（5）为了研究通电螺线管周围的磁场，小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图2所示，下列说法正确的是________。
A.图中P、Q两点相比，P点处的磁场较强
B.若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流，P、Q两点处的磁场方向会改变

答案：
(1)南北
(2)通电导体 通电时小磁针偏转 成立
(3)改变电流方向，观察小磁针的偏转方向
(4)奥斯特
(5)C
解析：
(1)由于地磁场的作用，小磁针静止时指南北方向，要能观察到小磁针由于通电导线产生的磁效应而产生的偏转，通电直导线不能东西方向放置，应放置在平行南北方向，并且在小磁针正上方。
(2)实验结论是通电导体周围存在磁场，支持此结论的现象是：将通电导体放在小磁针上方时，小磁针会发生偏转；通电导体产生的磁场与小磁针的有无无关，所以若移走小磁针，该结论依然成立。
(3)如果探究磁场方向与电流方向的关系，应改变电流方向，观察小磁针的偏转方向。
(4)首先发现该现象的科学家是奥斯特。
(5)由题图可以看出通电螺线管外部的磁场和条形磁体的磁场相似，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A错误；螺线管周围磁场方向与螺线管中的电流方向有关，螺线管周围磁场强弱与螺线管中的电流大小有关，若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变，但磁场强弱不变，故B错误，C正确；若只增大螺线管中的电流，P、Q两点处的磁场方向不改变，故D错误。
