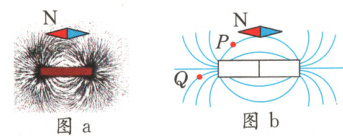

例3(多选)如图a所示，在一个条形磁体的上面放一块有机玻璃，玻璃上撒一层铁屑，轻轻敲打玻璃，可以看到铁屑有规则的排列起来，图b是条形磁体的磁感线分布图。关于两图的判断，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　(AF)

A.a图的现象展示了条形磁体周围磁场的分布情况，表明磁场既有强弱又有方向
B.a图中规则排列起来的铁屑就是b图中的磁感线
C.a图规则排列起来的铁屑，可以看成一颗颗“小磁针”，前后相连的两颗“小磁针”，它们的连接端属于同一磁极
D.a图没有铁屑的区域就没有磁场
E.b图P和Q两处的磁场强弱相同
F.b图该条形磁体的左端为S极，右端为N极

答案： AF 解析:在该实验中铁屑分布的疏密反映了磁场的强弱,不同位置铁屑分布的形状不同,且与小磁针分布的形状相似(小磁针能指示磁场的方向),因此该现象显示了条形磁体周围磁场的分布情况,表明磁场既有强弱又有方向,故A正确;铁屑被磁化后形成无数个小磁针显示了磁感线的形状,磁感线不是真实存在的,故B错误;前后相连的两颗“小磁针”,它们的连接端吸引在一起,属于异名磁极,故C错误;在磁体的周围空间存在着磁场,铁屑可以反映磁场的存在,即使没有铁屑,磁场仍然存在,故D错误;在磁场中,磁感线密集的Q点比磁感线稀疏的P点磁性强,故E错误;由题图b可知,小磁针的左端为N极,小磁针的N极靠近条形磁体的左端,由异名磁极相互吸引可知,该条形磁体的左端为S极,右端为N极,故F正确。
