判断下列说法是否正确。
1.火线与零线之间的电压是220V。 ( )
2.插座与灯座是串联的，控制各用电器工作的开关与用电器是串联的。 ( )
3.控制电灯的开关，要连接在零线和电灯之间。 ( )
4.手接触笔尾金属笔卡，笔尖金属体接触被测导线，若发光则被测导线一定是火线，或与火线相连。 ( )

答案：

答案:1.√

2.×解析:家中的电灯、插座、电视和电冰箱等电气设备之间的连接是并联的，开关和用电器是串联的，并且要接在火线和用电器之间。

3.×解析:家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，防止发生触电事故。4.√

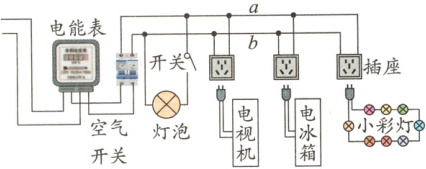

1.(2024·邯山一模)小刚家的电路简化后如图所示，由该电路可知 （ ）

A.a线是火线，b线是零线
B.控制灯泡的开关可以和灯泡的位置互换
C.电能表是用来直接测量用电器消耗的总功率的
D.电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的

答案： A

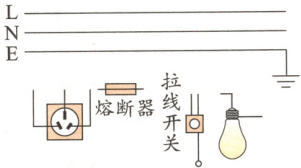

2.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

答案：
