例2（2023·云南中考）某实验小组探究“通电螺线管外部磁场的特点”。

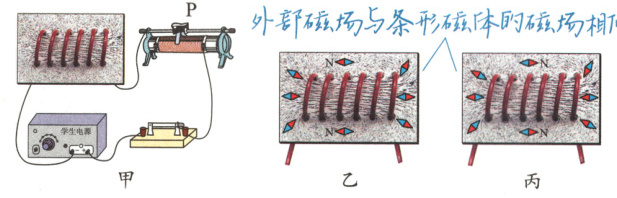

（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地撒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与______磁体周围铁屑的分布情况相似，铁屑的作用是显示______。

（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为______极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与______的方向有关。

答案：
(1)条形 通电螺线管周围的磁场分布
(2)N 电流
解析:
(1)将螺线管安装在一块有机玻璃板上,连入电路中。在板面上均匀地撒满铁屑,闭合开关并轻敲玻璃板面,观察到铁屑分布情况如题图甲所示。铁屑的分布情况与条形磁体周围铁屑的分布情况相似,铁屑的作用是显示通电螺线管周围磁场的分布情况。
(2)把小磁针放在通电螺线管四周不同的位置,小磁针静止时N极所指方向如题图乙所示,根据磁极间的相互作用规律,则通电螺线管的右端为N极。对调电源正负极,闭合开关,小磁针静止时N极所指方向如题图丙所示,说明通电螺线管的极性与电流的方向有关。
