1.(2024·广安中考)小强上次查看家里的电能表显示为08|5|5|32，本次查看时电能表示数如图所示，下列说法正确的是(　　　)
　　　　　
　
A.电能表是测量电功率的仪表
　
B.在这段时间内消耗的电能为792kW·h
C.小强家同时工作的用电器的总功率不能超过2200W
　
D.只将一台标有“220V　1000W”的电热水器接入电路中，正常工作5min，电能表的指示灯闪烁300次

答案： 1.D解析:电能表是测量电功的仪表，故A错误;这段时间内消耗的电能为:8632.4kW·h−8553.2kW·h =79.2kW·h,故B错误;由题图知，电能表的工作电压是220V,电能表平时工作允许通过的最大电流为20A,小强家同时使用的用电器最大总功率:P最大=UI最大=220V×20A=4400W,故C错误;电热水器正常工作时的电功率P=P额=1000W = 1kW,单独正常工作5min消耗的电能:W=Pt=1kW×$\frac{5}{60}$h=$\frac{1}{12}$kW·h,3600imp/(kW·h)表示电路中用电器每消耗1kW·h的电能，电能表的指示灯闪烁3600次，这段时间内电能表指示灯闪烁的次数:n=3600imp/(kW·h)×$\frac{1}{12}$kW·h=300次，故D 正确。

2.(2024·赤峰中考)图中电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如表所示。定值电阻R₀阻值为200Ω，闭合开关后，下列说法正确的是(　　　)
　　　　
　
|温度t/℃|0|5|10|15|20|25|30|
|----|----|----|----|----|----|----|----|
|电阻R/Ω|600|550|500|450|420|390|360|
A.温度升高时，电流表示数变小
　
B.温度升高时，电压表示数变小

C.温度降低时，电压表示数与电流表示数的比值不变
　　　　　　　　
D.当温度为30℃时，电路总功率为0.18W

答案： 2.C解析:由题图可知，两电阻串联，电压表测R₀两端的电压，电流表测电路中的电流;温度升高时，由表中数据可知，热敏电阻阻值变小，电路中总电阻变小，因电源电压不变，根据欧姆定律可知，电路中电流变大，即电流表示数变大，R₀两端电压变大，即电压表示数变大，故A、B错误。由题图可知，电压表示数与电流表示数的比值大小等于定值电阻R₀的阻值，因此当温度降低时，电压表示数与电流表示数的比值不变，故C 正确。当温度为30℃时，由表中数据可知，热敏电阻的阻值为360Ω，则电路的总功率为:P=$\frac{U^{2}}{R_{0}+R}$=$\frac{(6V)^{2}}{200Ω + 360Ω}$≈0.06W,故D错误。

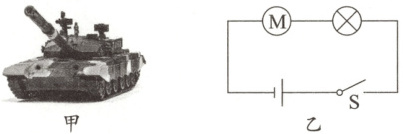

3.(2024·临沂中考)图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5V，闭合开关后，“0.5V　0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则(　　)
　　　　　　　　 　
A.指示灯的灯丝电阻为0.8Ω
　　　　　　　　
B.电动机的发热功率为1.6W
　　　　　　　　
C.电动机的额定功率为0.08W
　　　　　　　　
D.电路的总功率为1.8W

答案： 3.D解析:由P=$\frac{U^{2}}{R}$可知，指示灯的灯丝电阻:Rₗ=$\frac{U_{L}^{2}}{P_{L}}$=$\frac{(0.5V)^{2}}{0.2W}$=1.25Ω,故A错误;由题图乙可知，电动机和指示灯串联，由P=UI可知，电路中的电流:I=Iₘ=Iₗ=$\frac{P_{L}}{U_{L}}$=$\frac{0.2W}{0.5V}$=0.4A,电动机的发热功率:P =Iₘ²Rₘ=(0.4A)²×0.5Ω=0.08W,故B错误;根据串联电路的电压特点可知，电动机两端的电压:Uₘ=U - Uₗ=4.5V−0.5V=4V,电动机的额定功率:Pₘ=UₘIₘ=4V×0.4A=1.6W,故C错误;电路的总功率:P=UI=4.5V×0.4A=1.8W,故D正确。

4.(2024·自贡中考)如图所示是灯泡L的I - U图象，结合图象分析，下列选项正确的是(　　　)
　
　　　　　　　　　 　　
A.当通过灯泡L的电流为0.2A时，工作1min消耗的电能是0.24J
　　　　　　　　
B.当通过灯泡L的电流为0.3A时，其电功率为0.72W
C.将两个完全相同的灯泡L并联在3.6V的电源两端，电路的总功率为2.88W
　
D.将灯泡L和6Ω的定值电阻串联在6V的电源两端，电路的总电阻为18Ω

答案： 4.C　解析:当通过灯泡L的电流为0.2A时，由图象知，电压为U=1.2V,工作1min消耗的电能是W=UIt=1.2V×0.2A×60s=14.4J,故A错误;当通过灯泡L 的电流为0.3A时，电压U小于2.4V,其电功率P=UI＜2.4V×0.3A=0.72W,故B错误;将两个完全相同的灯泡L并联在3.6V的电源两端，每个灯泡的电压为3.6V,每个灯泡的电流为0.4A,干路电流为0.8A，电路的总功率P=UI=3.6V×0.8A=2.88W,故C 正确;将灯泡L和6Ω的定值电阻串联在6V的电源两端，当电流为0.4A时，灯泡的电压为3.6V，电阻两端的电压U=IR=0.4A×6Ω=2.4V,两者的电压之和为2.4V+3.6V=6V,恰好符合电源电压,则此时灯泡的电阻Rₗ=$\frac{U_{L}}{I_{L}}$=$\frac{3.6V}{0.4A}$=9Ω,电路总电阻R总=15Ω,故D错误。
