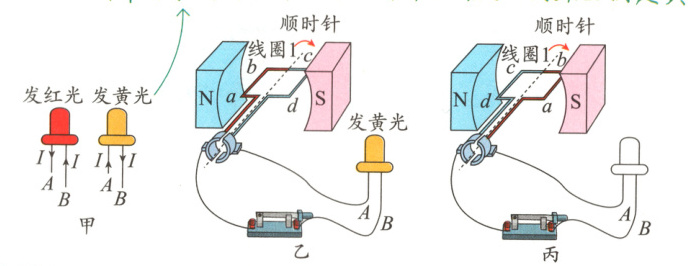

例2 LED发光的颜色与通过其电流方向的关系如图甲所示。娜娜利用两块磁铁、一个线圈等材料制作了一台发电机，并用该LED和开关连接了图乙中电路。闭合电路中的感应电流方向与磁感线方向、导线切割磁感线运动的方向有关。以一定的速度连续转动线圈，当线圈转动到如图乙所示位置时，LED发黄光，则当线圈转动到图丙位置时，ab边中电流方向为______(选填“从a流向b”或“从b流向a”)，LED发______(选填“红光”或“黄光”)。

答案： 从b流向a 黄光
解析:由题意得，题图乙中电流方向从a流向b;题图丙中磁场方向与线圈转动方向均与题图乙中相同，仍为顺时针方向转动，但ab边的转动方向与题图乙中相反，磁场方向不变，因此电流方向与题图乙中相反，即从b流向a，则此时电流从LED的A端流入B端流出，发黄光。
