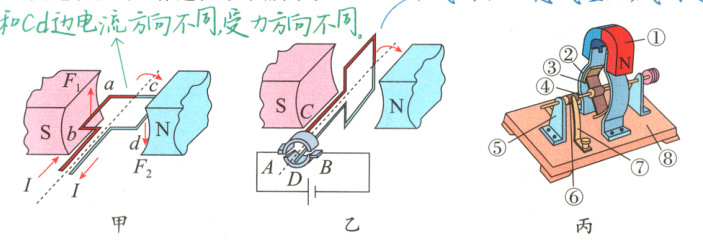

例2 研究电动机的工作过程，如图所示。

（1）电动机的工作原理是磁场对______有力的作用。甲图中，线圈左、右两边框ab、cd的受力方向相反，其原因是______。
（2）乙图中的线圈所在的位置______（选填“是”或“不是”）平衡位置，图中C、D组成的两个彼此绝缘装置叫______，它的作用是在线圈______（选填“刚转到”“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向，从而使线圈持续转动。
（3）a.小明将丙图中直流电动机模型接入电路，各部分连接完好，结果电动机却不能转动，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动。模型刚开始不转的原因可能是______。
A.直流电动机的铜半环与电刷接触不良
B.电源电压太低
C.线圈刚好处于平衡位置
D.线圈中的电流太小
b.调换丙图中的器件______（填器件序号）的放置可方便改变电动机的转动方向。→改变磁场的方向或改变电流的方向。

答案：
(1)通电线圈　电流方向相反　
(2)是　换向器　刚转过　
(3)a.C　b.①
