《2025年星推荐涂教材九年级物理下册人教版》

5（铁西模拟）关于家庭电路和安全用电，下列说法正确的是（ ）

A.按图甲方式，将试电笔的金属笔尖接触图丙三孔插座孔②，氖管发光
B.按图乙方式，将试电笔的金属笔尖接触图丙三孔插座孔③，氖管发光
C.若电气设备外壳带电，连接金属外壳的插头与图丙中插座孔①相连，使电流流入大地，不致对人造成伤害
D.人不小心接触了与图丙中插孔③相连的导线，总开关上的“空气开关”会迅速切断电流，对人体起到保护作用

答案： C 解析：三孔插座的孔①接地线，孔②接零线，孔③接火线，甲图试电笔与零线相连，氖管不发光，乙图试电笔与火线相连，但由于手未接触笔尾金属体，氖管不发光，故A、B错误；连接金属外壳的插头与插孔①相连，使电流流入大地，不致对人造成伤害，故C正确；人体接触火线，由于人体的电阻较大，电路中电流并不大，空气开关不会断开，但火线和零线的电流不相等，应该是漏电保护器跳闸从而对人体起到保护作用，故D错误。

6（2023·天津中考）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）

A.灯丝断了
B.灯短路了
C.开关处断路
D.cd间断路

答案： D 解析：开关闭合后，灯不亮，用试电笔测试a、b、c三点，氖管都发光，这说明从火线到a、b、c三点之间的电路都是完好的，没有断路；而试电笔测试d点时，氖管不发光，这说明c点到d点之间的导线出现断路，故选D。

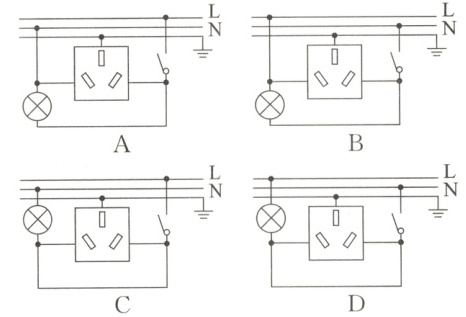

7（2024·衡水模拟）如图所示是一个三孔插线板，其中插座是否通电由开关控制，并由指示灯显示开关是否闭合，则下面的电路图与该插线板内部电路一致的是（其中L表示火线，N表示零线）（ ）

答案： A 解析：根据题意可知，插座是否通电由开关控制，并由指示灯显示开关是否闭合，这说明开关控制整个电路，插座和灯泡工作时互不影响，是并联的；在家庭电路中，开关接在用电器与火线之间，故A符合题意。B图中的三孔插座的左右两孔的接法错误；C图中闭合开关后插座被短路；D图中闭合开关后插座被短路且插孔接法错误，故B、C、D不符合题意。

8据统计，我国近十年发生的火灾中约30％是由不遵守安全用电原则引起的，必须加强家庭安全用电常识的教育。家庭电路中控制用电器的开关应该与_______线相连接，空气开关“跳闸”，可能是电路中发生了_______故障，三脚插头的最长脚的作用是将用电器外壳与_______（选填“火线”“零线”或“地线”）相连。

答案： 火 短路 地线
解析：家庭电路中控制用电器的开关应该与火线相连，开关断开时，用电器不带电，这样更安全。空气开关“跳闸”，可能是电路中发生了短路故障。三脚插头的最长脚的作用是将用电器外壳与地线相连，避免触电危险。

9（2023·营口中考）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中_______是火线。只闭合开关S₁，灯L₁正常发光，此时用试电笔接触a点，试电笔的氖管_______（选填“发光”或“不发光”）；再闭合开关S₂，灯L₁马上熄灭，则故障原因可能是灯L₂_______（选填“短路”或“断路”）。

答案： 甲 发光 短路
解析：连接电路时，开关应该接在火线和用电器之间，题图中开关接在甲和灯泡之间，所以甲是火线。只闭合开关S₁，灯L₁正常发光，a点和火线连接，用试电笔接触a点，试电笔的氖管发光。再闭合开关S₂，灯L₁马上熄灭，不可能是灯L₂断路，并联电路互不影响，如果灯L₂断路，灯L₁发光，可能是灯L₂短路，火线和零线连接，发生短路，导致电路中电流过大，保险丝熔断。

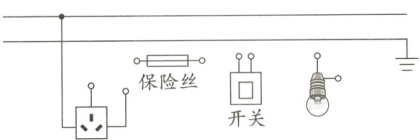

10（2023·鞍山中考）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）

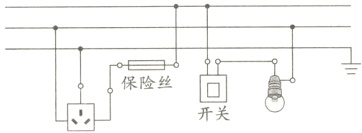

答案：
如图所示

解析：安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由题图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；电灯接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。如答案图所示。
