《2025年星推荐涂教材九年级物理下册人教版》

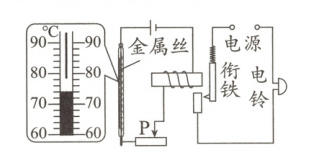

1(教材P132“动手动脑学物理”T2改编)如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃响起发出报警信号。下列说法正确的是　　　(　　　)

A.温度计中的水银是绝缘体
B.电铃响时，电磁铁左端是N极
C.温度降低到78℃以下，电铃响起发出报警信号
D.电铃响时，滑片P向左移动，电磁铁磁性增强

答案： D解析:水银容易导电，是导体，故A错误;电铃响时，电流从螺线管的左端流入，根据安培定则可知，电磁铁右端是N极，故B错误;温度降低到78℃以下时，水银与金属丝分离，电磁铁的电路中无电流，电磁铁无磁性，不会吸引衔铁，电铃中无电流通过，电铃不响，故C错误;滑片P向左移动时，滑动变阻器接入电路的电阻减小，电流变大，电磁铁磁性增强，故D正确。

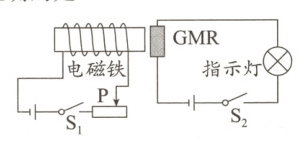

2(教材P132“动手动脑学物理”T4改编)如图所示是说明巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S₁、S₂，下列说法正确的是　　　　　　　　　　　(　　　)

A.电磁铁的右端为N极
B.当滑片P向左滑动时，电磁铁磁性减弱
C.当滑片P向左滑动时，巨磁电阻的阻值增大
D.当滑片P向左滑动时，指示灯变亮

答案： D解析:利用安培定则可知，电磁铁的左端为N极、右端为S极，故A错误;当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，左侧电路中的电流变大，电磁铁的磁性增强，GMR的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，通过指示灯的电流变大，灯变亮，故B、C错误，D正确。

3(2023·河北中考)如图所示，用甲装置探究通电螺线管外部的磁场分布，用乙装置探究电磁铁磁性强弱跟哪些因素有关。下列说法正确的是　　　　　　　　(　　　)


A.通电螺线管外部的磁场与条形磁体的磁场相似
B.改变通电螺线管中电流方向，小磁针N极指向不变
C.匝数一定时，通入的电流越小，电磁铁的磁性越强
D.电流一定时，减少铁钉上线圈的匝数，电磁铁的磁性强弱不变

答案： A解析:通电螺线管外部的磁场与条形磁体的磁场相似，磁场的方向与电流的方向有关，改变通电螺线管中电流的方向，小磁针N极指向会发生改变，故A正确，B错误;匝数一定时，通入的电流越小，电磁铁的磁性越弱，电流一定时，减少铁钉上线圈的匝数，电磁铁的磁性会变弱，故C、D错误。
