《2025年星推荐涂教材九年级物理下册人教版》

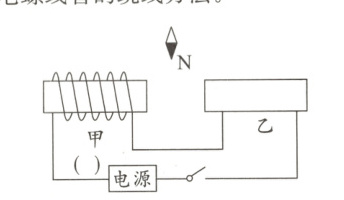

6. (锦州一模)如图所示，闭合开关后，两个通电螺线管中间的小磁针N极向下指。请你在括号内标出电源的“+”或“-”极，并画出乙通电螺线管的绕线方法。

答案：
见解析图
解析:由题图可知，小磁针的N极向下,S极向上，因为异名磁极互相吸引，则甲右端为S极，乙的左端也为S极;根据安培定则可知，甲螺线管中的电流从右侧流入，左侧流出，所以电源的左端为负极，右端为正极;根据安培定则可知，乙螺线管的绕法如图所示。

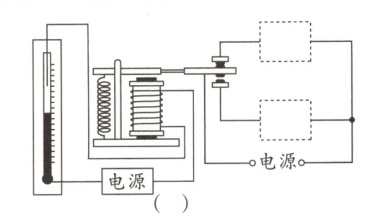

7. (2023·营口中考)某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“+”或“-”表示)，并在虚线框内填入电铃(♂)和指示灯的电路元件符号。

答案：
见解析图
解析:由题意知，电磁铁上端为N极，根据安培定则知，电源的右端为负极，左端为正极;当温度低于设定温度时，安全指示灯常亮;当温度达到设定温度时，电磁铁有了磁性，吸下衔铁，断开安全指示灯电路，同时动触点向下移动，接通电铃电路，电铃发出报警信号;说明安全指示灯与上面的静触点连接，电铃与下面的静触点连接，指示灯和电铃并联，如图所示。

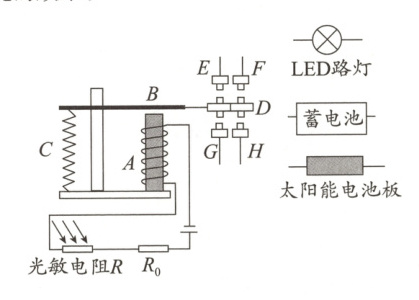

8. (2024·广东模拟)科技改变生活，如图所示是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R₀为保护电阻。请你用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉)，达到白天因光敏电阻变小而灯熄，夜晚因光敏电阻变大而灯亮的效果。

答案：
见解析图
解析:白天光敏电阻变小，由欧姆定律可知，控制电路中电流变大，电磁铁吸引衔铁，动触点D与静触点G、H接触;要LED灯熄灭，则H接蓄电池,G接太阳能电池板，此时太阳能电池板给蓄电池充电。夜晚光敏电阻变大，由欧姆定律可知，控制电路中电流变小，电磁铁不吸引衔铁，衔铁向上弹起，动触点D与静触点E、F接触;要LED灯亮，则E接LED路灯,F接蓄电池,此时蓄电池对LED路灯供电。故设计电路如图所示。
