《2025年星推荐涂教材九年级物理下册人教版》

3（教材P128“动手动脑学物理”T2改编）如图所示，根据电源“＋”极，在A点标出磁感线的方向。

答案：
如图所示

解析：根据题图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管的左端为S极、右端为N极；在磁体周围的磁感线从N极出发回到S极，所以A点磁感线的方向向左。

4（2024·牡丹江中考）（多选）1820年，安培在法国科学院的例会上做了一个有趣的实验。如图所示，将螺线管沿东西方向水平悬挂起来，给螺线管通电，下列说法正确的是 （ ）

A.通电螺线管B端为N极
B.通电螺线管外部磁场分布与蹄形磁体相似
C.螺线管通电会转动，是因为受到了地磁场的作用
D.螺线管通电会转动，最后停在南北方向上

答案： CD 解析：由安培定则可得通电螺线管的B端为S极，故A错误；通电螺线管外部磁场的分布情况与条形磁体的磁场分布情况相似，故B错误；螺线管通电后产生磁性，受地磁场的影响，通电螺线管会转动，故C正确；在地磁场的影响下，通电螺线管最后会静止在南北方向上，故D正确。

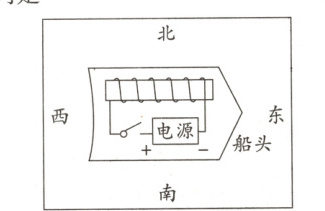

5玩具小船上固定有螺线管、电源和开关组成的电路，如图所示，把小船按如图所示的方向放在水面上，闭合开关，船头最后静止时的指向是 （ ）

A.向东
B.向南
C.向西
D.向北

答案： D 解析：由安培定则可知，通电螺线管右侧为N极，因地磁场的南极在地理北极附近，故最终小船的船头会指向北，故选D。

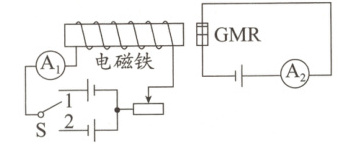

6（凤城模拟）巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小。用GMR组成的电路图如图所示，开关S与1接通时，电磁铁右端为N极，电源电压恒定，则 （ ）

A.开关S与2接通时，电磁铁左端为S极
B.开关S与2接通时，A1指针偏转方向不变
C.当A1示数减小时，A2示数减小
D.当A1示数增大时，A2示数不变

答案： C 解析：开关S与2接通时，电流从电磁铁的右端流入，左端流出，即电磁铁的左端是N极，右端是S极，故A错误；开关S与1或2接通时，左边电路的电阻不变，电流的方向改变，A1指针偏转方向改变，故B错误；巨磁电阻(GMR)在磁场中，电阻会随着磁场的增大而急剧减小，当A1示数减小时，左侧电磁铁的磁性变弱，故GMR的电阻变大，所以右侧电路电阻变大，故A2示数减小，故C正确；当A1示数增大时，左侧电磁铁的磁性变强，故GMR的电阻变小，所以右侧电路电阻变小，故A2示数增大，故D错误。

7（2024·内江中考）如图所示，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“＋”或“－”）。

答案：
见解析图
解析：通电螺线管的外部磁场是从N极出发，回到S极，故通电螺线管左侧是N极，右侧是S极；根据异名磁极相互吸引可知，小磁针的左侧是N极，则小磁针的右侧是S极；根据安培定则可知，在通电螺线管的外部，电流的方向是自下向上的，故电流从电源左侧流出，电源左侧为正极，如图所示。

8（雁塔模拟）如图（a）所示是一款磁悬浮饮料展示架，其简化原理图如图（b）所示，在饮料上方固定一个条形磁体，展示架内有一电磁铁，闭合开关后使饮料悬空，请在括号中标出电磁铁下端极性和电源上端极性。

答案：
见解析图
解析：饮料悬空，说明饮料罐受到引力作用，由磁极间的相互作用可知，电磁铁下端为S极，则电磁铁上端为N极，由安培定则得，电流从电磁铁上端流入，则电源上端为正极，如图所示。

9在探究通电螺线管外部磁场的实验中，采用了如图1所示的实验装置。

（1）当闭合开关S后，小磁针________（选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过________发生力的作用。
（2）用铁屑来做实验，得到了如图2所示的情形，它与________磁体的磁场分布相似。为描述磁场而引入的磁感线________真实存在的。

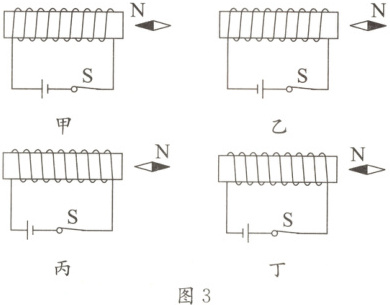

（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图3所示的四种情况。实验说明通电螺线管的磁极极性只与它的________有关，且这个关系可以用________判断。

（4）闭合开关S，通电螺线管周围的小磁针N极指向如图4所示，由图可知：在通电螺线管外部，磁感线是从________极出发，最后回到________极。

答案：
(1)会 磁场
(2)条形 不是
(3)电流方向 安培定则
(4)N S
解析：
(1)闭合开关S后，通电螺线管右端为N极，吸引小磁针的S极，小磁针将逆时针转动；通电螺线管和小磁针之间的相互作用是通过磁场发生的。
(2)由题图2可知，通电螺线管两端的磁性较强，中间磁性较弱，这与条形磁体的磁场分布相似；磁感线是人们为了形象地描述磁场而假想出来的曲线，它实际上不存在。
(3)由题图甲、乙可知，螺线管的绕线方式相同，电流方向不同，小磁针静止时N极的指向不同，故说明通电螺线管的磁极极性与电流方向有关；由题图乙、丙可知，虽然螺线管的绕线方式不相同，但是电流方向相同，小磁针静止时N极的指向相同，说明通电螺线管的磁极极性与绕线方式无关；我们根据安培定则判断通电螺线管的极性。
(4)由题图4可知，螺线管正面导线中的电流向下，根据安培定则可判断出螺线管右端为N极，再根据小磁针静止时N极的指向与该点磁感线方向一致，可以判断出通电螺线管外部磁感线是从N极出发，最后回到S极。
