《2025年星推荐涂教材九年级物理下册人教版》

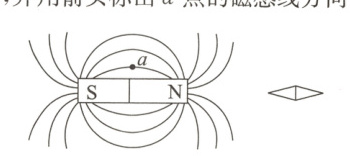

1. (琼山模拟)请在图中标出静止的小磁针的N极 ，并用箭头标出a点的磁感线方向。

答案：
见解析图
解析:根据磁极间的相互作用可知，小磁针左侧为S极，右侧为N极;在磁体外部，磁感线从磁体的N极出发回到S极，如图所示。

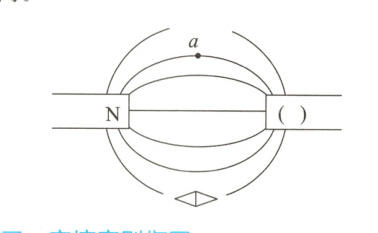

2. (内江中考)如图所示是两个磁极靠近时磁感线的分布情况，根据图中标示的N极，在括号内标出磁极(N或S)；并标出图中静止小磁针的N极；再在a点用箭头标出磁感线方向 。

答案：
见解析图
解析:在磁体外部，磁感线从N极出发回到S极，故右端磁极为S极，磁感线方向为从左往右;小磁针静止时N极所指的方向是该点的磁感线方向，所以小磁针右边为N极;如图所示。

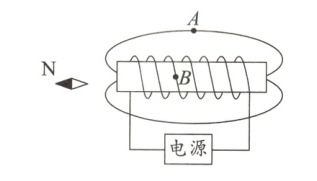

3. (2023·内江中考)如图所示，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。

答案：
见解析图
解析:根据小磁针静止时N极的方向可知，螺线管的左端为N极，右端为S极，由安培定则可知，螺线管中的电流从右端流入，左端流出，故B点的电流方向向上;磁感线在磁体外部总是从N极出发回到S极，故A点的磁感线方向向右，如图所示。

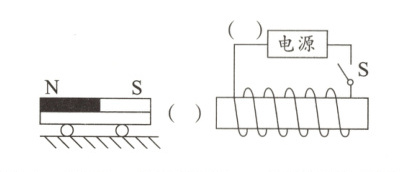

4. (梅州模拟)如图所示，闭合开关S，条形磁体因受磁力向右运动，请在图中括号内标出电磁铁左端的极性(用“N”或“S”表示)和电源左端的极性(用“+”或“-”表示)。

答案：
见解析图
解析:题图中条形磁体的右端为S极，闭合开关S，条形磁体因受磁力向右运动，说明电磁铁的左端与条形磁体的右端互相吸引，为N极;根据安培定则可知，电流从电磁铁线圈的右侧流入，左侧流出，因此电源左端为“—”极，如图所示。

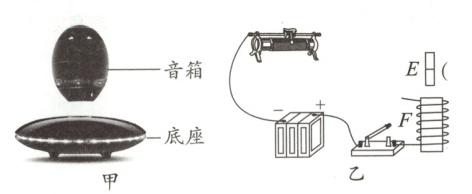

5. (2024·黄石一模)甲图为一款磁悬浮音箱，音箱底部有一块强磁铁E，圆柱状底座内部有一个电磁铁F，闭合开关后，音箱会悬浮在空中，其工作原理图如乙图所示。请在原理图上：
(1) 画出缺失的导线，使滑动变阻器的滑片P向左移动时，电磁铁的磁性增强；
(2) 在磁铁旁边的括号内标注磁铁下端的磁性。

答案：
见解析图
解析:
(1)滑动变阻器的滑片向左端移动时，电磁铁的磁性增强，说明滑动变阻器的滑片向左端移动后，电路中的电流变大，变阻器接入电路的电阻变小，所以滑动变阻器下面的接线柱应该选择左下方接线柱。
(2)根据安培定则知，电磁铁的上方为N极，磁悬浮音箱是通过同名磁极相互排斥工作的，所以磁铁的下方为N极，如图所示。
