《2025年星推荐涂教材九年级物理下册人教版》

例1(2024·太原二模)如图所示是磁悬浮列车工作原理图，通电时强大的磁力使列车悬浮在轨道上，实现非接触的支撑、导向和运行。关于磁浮交通系统，下列说法正确的是（ ）
　
　　　　
A.该系统利用地磁场实现正常工作
B.车厢线圈通电后，其周围存在磁感线
C.列车正常运行时，电源上端为正极
D.列车悬浮利用了同名磁极相互排斥

答案： D

例2(通辽模拟)如图所示电路连接正确，通电后小磁针指向如图所示(红色端表示为N极)。请在图中标出螺线管的N、S极及电源的正负极并画出螺线管的绕法。
　
　　　　

答案：

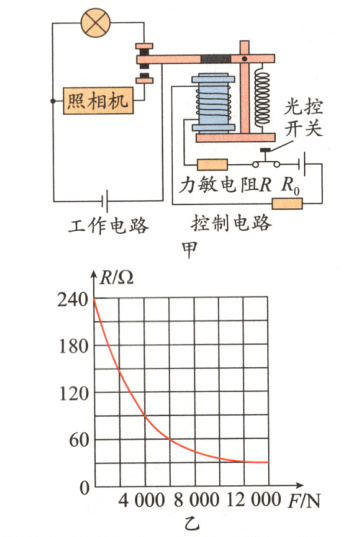

例3(韩城模拟)如图甲所示是物理创新小组设计的"闯红灯违规模拟记录器"，控制电路电源电压为8V，定值电阻R0=10Ω，电磁继电器线圈电阻不计，R为力敏电阻，其阻值大小随压力F的变化关系如图乙所示。当光控开关接收到绿光时断开，工作电路中指示灯亮，电控照相机不工作；当光控开关接收到红光时自动闭合，且当力敏电阻受到车的压力增大到一定数值，控制电路中电流等于或大于0.05A时，电控照相机开始拍照，g取10N/kg。下列说法中正确的是（ ）
　　　　　
A.当光控开关闭合时，电磁铁上端为S极
B.若使质量较小的车闯红灯也能被拍下，可以适当减小线圈的匝数
C.当控制电路中电流等于0.05A时，闯红灯的车对力敏电阻的压力为4000N
D.当质量为1200kg的车闯红灯时，控制电路消耗的总功率为1.6W

答案： D
