《2025年星推荐涂教材九年级物理下册人教版》

1（教材P98“动手动脑学物理”T3改编）实验小组用如图所示的电能表来测量某用电器的功率。实验时他们将其余所有用电器关闭，数出电能表转盘在10 min内转了400圈。则该用电器在10 min内消耗的电能是______kW·h，它的实际功率是______W，则该用电器可能为______（选填“电水壶”“电视机”或“电风扇”）。
　　　　

答案： 0.2 1200 电水壶
解析：因为“2000 r/(kW·h)”表示电路中用电器每消耗1 kW·h的电能，电能表的转盘转2000圈，所以电能表转盘转动400圈时，该用电器消耗的电能：$W=\frac{400}{2000}kW·h = 0.2kW·h$；该用电器的实际功率：$P=\frac{W}{t}=\frac{0.2kW·h}{\frac{10}{60}h}=1.2kW = 1200W$；因为电水壶的功率可能在1000 W以上，电视机的功率在100 W左右，电风扇的功率在60 W左右，所以这个用电器可能是电水壶。

2（教材P96“实验”改编）小明在做“用伏安法测小灯泡电功率”实验，所使用的待测小灯泡的额定电压为2.5 V。

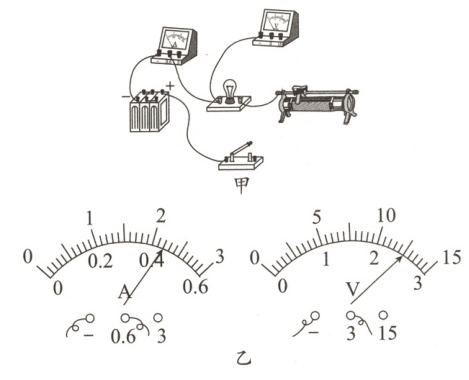

（1）如图甲所示的是未连接完整的实验电路，请用笔画线表示导线，将它连接完整，要求：当滑动变阻器的滑片向右滑动时，电流表的示数变大。
（2）闭合开关前，应将滑动变阻器的滑片移至最______（选填“左”或“右”）端。
（3）小明连接好电路后，闭合开关，发现小灯泡不亮，电压表、电流表的指针都有较小的偏转，则接下来，他的操作是______。
（4）当滑动变阻器的滑片移至某一位置时，电压表和电流表的示数如图乙所示，则此时小灯泡的功率是______W。

答案：

(1)如图所示
(2)左
(3)向右移动滑片，观察电压表指针偏转情况
(4)1.1

解析：
(1)小灯泡的额定电压为2.5 V，故电压表选用小量程并联在小灯泡两端；当滑动变阻器的滑片向右滑动时，电流表的示数变大，说明滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与开关串联在电路中，如答案图所示。
(2)为了保护电路，闭合开关前，应将滑动变阻器的滑片移至阻值最大处，即最左端。
(3)闭合开关，发现小灯泡不亮，电压表和电流表的指针都有较小的偏转，说明电路为通路，电路中电流太小，接下来的具体操作应该是：减小滑动变阻器连入电路中的电阻值，即向右移动滑动变阻器的滑片，观察电压表指针偏转情况。
(4)由题图乙知电流表量程是0～0.6 A，其分度值是0.02 A，电流表示数为0.44 A；电压表的量程为0～3 V，其分度值是0.1 V，电压表示数为2.5 V；此时小灯泡的功率为：$P = UI = 2.5V×0.44A = 1.1W$。

3（教材P98“动手动脑学物理”T4改编）一个标着“220 V 1 100 W”的电炉。求：
（1）正常工作时通过电炉的电流为多少？
（2）当其两端电压为110 V时，若电炉的电阻保持不变，此时电炉的实际功率是多少？

答案：
(1)5 A
(2)275 W
解析：
(1)电炉正常工作时的功率$P = 1100W$，电压为220 V，根据$P = UI$可得，正常工作时通过电炉的电流：$I=\frac{P}{U}=\frac{1100W}{220V}=5A$。
(2)由$P=\frac{U^{2}}{R}$可得，电炉的电阻：$R=\frac{U^{2}}{P}=\frac{(220V)^{2}}{1100W}=44\Omega$，当电路中的电压为110 V时，其实际功率：$P_{实}=\frac{U_{实}^{2}}{R}=\frac{(110V)^{2}}{44\Omega}=275W$。
