9（河南中考）如图所示，一轻杆左端挂一矩形塑料框A，右端挂一外形相同的金属框B，以O为支点在水平位置静止。现使此装置竖直匀速下降，其下方有一方向垂直纸面向里的磁场区域（用“×”表示磁感线），当A、B框下端一同刚进入磁场时，发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因：______________________________。
　　　　　　
若将磁场方向改为垂直纸面向外，重复上述操作，杆将沿______（选填“顺时针”或“逆时针”）方向转动。

答案： 金属框B下端刚进入磁场时,做切割磁感线运动会产生感应电流,通电金属框B在磁场中受到向上的磁场力 逆时针
解析:金属框B下端刚进入磁场时,闭合电路的部分导体在磁场中做切割磁感线运动会产生感应电流,通电金属框B在磁场中受到竖直向上的磁场力,使得杠杆右端受力减小;而塑料框A是绝缘体,不会产生感应电流,也不会受到磁场力,杠杆左端受力情况不变,此时杠杆左端力和力臂的乘积不变,杠杆右端力和力臂的乘积减小,根据杠杆平衡条件可知,杠杆将沿逆时针方向转动。若将磁场方向改为垂直纸面向外,产生的感应电流方向改变,磁场方向和电流方向都改变时,金属框B受到的磁场力方向不变,仍为竖直向上,故杆仍沿逆时针方向转动。

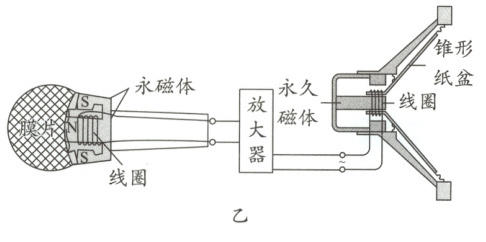

10（雁塔校级模拟）图甲是物理老师上课时使用的“小蜜蜂”扩音器，图乙是其工作原理图，声信号由麦克风（动圈式话筒）转化为电信号，经放大器放大后，再传入扬声器转化为声信号播出。麦克风的工作原理是________，扬声器的工作原理与________（选填“发电机”或“电动机”）的工作原理相似。扬声器发声过程中，把________信号还原成________信号。
　　　　　　

答案： 电磁感应现象 电动机 电 声
解析:麦克风的工作原理是电磁感应现象,把声信号转化为电信号;扬声器的工作原理与电动机的工作原理相似,把电信号还原成声信号。

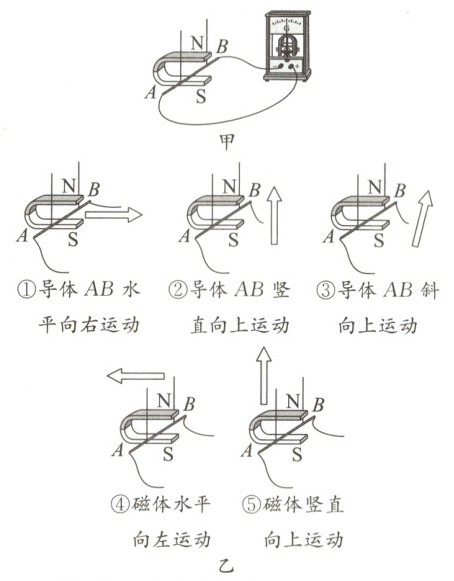

11（河北中考）如图所示是小明做“探究什么情况下磁可以生电”的实验装置。

(1)实验时，小明通过观察______________来判断电路中是否产生感应电流。
(2)小明进行了如图乙所示的5次操作，其中能产生感应电流的是______（选填所有符合要求的操作序号）。
(3)完成实验后，小明认为实验现象不太明显，请你提出一条改进措施：______________。
(4)利用“磁生电”工作的装置有______（选填“电铃”“扬声器”“动圈式话筒”或“电磁起重机”）。

答案：
(1)灵敏电流计的指针是否偏转
(2)①③④
(3)换一个磁性更强的磁体
(4)动圈式话筒
解析:
(1)实验时,通过观察灵敏电流计的指针是否偏转,来确定电路中是否产生感应电流,这用到了转换法。
(2)①当导体AB水平向右运动时,会切割磁感线,产生感应电流;②当导体AB竖直向上运动时,不会切割磁感线,不会产生感应电流;③当导体AB斜向上运动时,会切割磁感线,产生感应电流;④磁体水平向左运动时,导体AB会切割磁感线,产生感应电流;⑤磁体竖直向上运动时,导体AB不会切割磁感线,不会产生感应电流。综合分析会产生感应电流的是①③④。
(3)实验现象不太明显,说明感应电流太小,故需要增大感应电流。增大感应电流的方法:①换一个磁性更强的磁体;②加快导体AB切割磁感线的运动速度;③将导体AB换成多匝线圈。
(4)扬声器是把电信号转化为声信号,利用通电导体在磁场中受力的原理;电铃、电磁起重机的主要部件是电磁铁,利用电流的磁效应;动圈式话筒是把声信号转变成电信号,膜片的振动带动线圈在磁场中振动,产生电流,是电磁感应原理。
