4（2024·武汉江岸一模）用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样，闭合开关，实验操作过程中出现了以下几种情况，分析错误的是 （ ）
　　　

A.无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B.无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C.当小灯泡的实际电压为3 V时，要测量小灯泡的额定功率，需将滑片向左移动
D.电压表无示数，电流表有示数，小灯泡不亮，可能是小灯泡短路

答案： C 解析：小灯泡不亮，电流表几乎无示数，说明电路可能断路，电压表的示数几乎等于电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障原因是小灯泡断路，故A正确，不符合题意；无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，说明电路中电阻较大，且滑动变阻器没有变阻的作用，即故障原因是滑动变阻器同时接入两个下接线柱，故B正确，不符合题意；当小灯泡的实际电压为3 V时，小于小灯泡的额定电压3.8 V，要测量小灯泡的额定功率，应增大小灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，因此应将滑动变阻器滑片向右移动，故C错误，符合题意；电流表有示数，说明电路是通路，小灯泡不亮，电压表无示数，说明电压表并联的电路短路或电压表短路，因此电路故障可能是小灯泡短路，故D正确，不符合题意。

5小明按如图所示电路测量灯泡功率，备有器材规格如下：电源电压恒为6 V，灯泡额定电压为2.5 V，灯泡正常发光时灯丝电阻约为10 Ω，滑动变阻器甲的规格为“10 Ω 1 A”、乙的规格为“50 Ω 0.5 A”，电流表量程有“0～0.6 A”“0～3 A”，电压表量程有“0～3 V”“0～15 V”，下列说法不正确的是 （ ）
　

A.当电压表示数为2.5 V时，灯泡消耗的功率等于额定功率
B.为减小误差，电压表量程选“0～3 V”，电流表量程选“0～0.6 A”
C.滑动变阻器应选择甲“10 Ω 1 A”
D.由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同

答案： C 解析：当电压表示数为2.5 V，即灯泡两端的电压为2.5 V时，灯泡消耗的功率等于额定功率，故A正确；灯泡的额定电压为2.5 V，所以电压表选0～3 V的量程，根据欧姆定律可得，灯泡的额定电流约为$I_{L}=\frac{U_{L}}{R_{L}}=\frac{2.5V}{10\Omega}=0.25A$，所以电流表的量程选0～0.6 A，故B正确；灯泡正常发光时，滑动变阻器两端的电压$U_{R}=U - U_{L}=6V - 2.5V = 3.5V$，滑动变阻器接入电路中的电阻$R=\frac{U_{R}}{I_{R}}=\frac{U_{R}}{I_{L}}=\frac{3.5V}{0.25A}=14\Omega＞10\Omega$，所以滑动变阻器应选乙“50\Omega 0.5 A”，故C错误；由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同，故D正确。本题选择错误的，故选C。

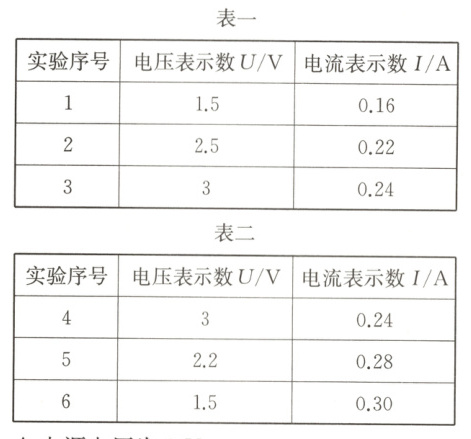

6（2023·滨州中考）（多选）某小组在测量标有“0.28 A”字样小灯泡电功率的实验中，发现电压表只有0～3 V量程完好。正确连接电路，闭合开关，移动滑动变阻器滑片，测得三组数据记录在表一中。同学们分析数据，发现小灯泡不能正常发光。讨论后重新连接电路，再次测得三组数据记录在表二中。下列分析正确的是 （ ）
　
A.电源电压为6 V
B.小灯泡的额定电压为3 V
C.小灯泡正常发光时的电阻为20 Ω
D.小灯泡正常发光消耗的电功率为1.064 W

答案： AD 解析：用伏安法测量小灯泡电功率的实验中，将小灯泡与滑动变阻器串联接入电路，表一在通过小灯泡的电流逐渐增大时，电压表示数在逐渐增大，表二在通过小灯泡的电流逐渐增大时，电压表示数在逐渐减小，由于小灯泡的阻值随温度的升高而增大，在实验过程中小灯泡的温度越来越高，小灯泡电阻在逐渐变大，可知：表一是实验过程中将电压表并接在了小灯泡两端记录所得数据，表二是实验过程中将电压表并接在了滑动变阻器两端记录所得数据。结合表一、表二在电流表示数为0.24 A时，电压表示数分别为3 V、3 V，由串联电路的电压规律可知电源电压$U = 3V + 3V = 6V$，故A正确；由题知，小灯泡的额定电流为0.28 A，对应表二电压表示数为2.2 V，可知小灯泡的额定电压为$6V - 2.2V = 3.8V$，故B错误；由欧姆定律$I=\frac{U}{R}$可知，正常发光时，小灯泡的电阻$R=\frac{U}{I}=\frac{3.8V}{0.28A}=13.6\Omega$，故C错误；小灯泡正常发光消耗的电功率$P = UI = 3.8V×0.28A = 1.064W$，故D正确。

7（2024·盐城中考）在“对家庭用电的调查研究”综合实践活动中，小明发现家中电能表表盘如图所示，该电能表的示数为______kW·h，他家同时工作的用电器总功率不能超过______W。小明想测家中电水壶的功率，只让电水壶在电路中工作，当指示灯闪烁了48次，用时1 min，则该电水壶的功率为______W。
　　　　　

答案： 326.6 8800 1800
解析：由题图可知，电能表此时的读数为326.6 kW·h。由电能表的参数可知，电能表工作电压是220 V，允许通过的最大电流为40 A，他家同时工作的用电器最大总功率$P = UI = 220V×40A = 8800W$。当指示灯闪烁了48次时消耗电能$W=\frac{48}{1600}kW·h=\frac{3}{100}kW·h$，该用电器1 min消耗的功率$P'=\frac{W}{t}=\frac{\frac{3}{100}kW·h}{\frac{1}{60}h}=1.8kW = 1800W$。

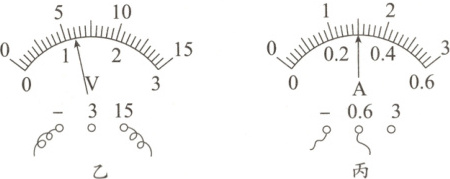

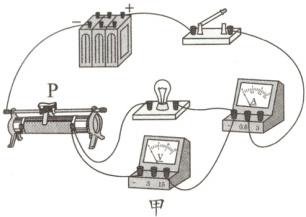

8（2024·淄博模拟）如图甲所示的电路中，小灯泡的额定电压为3.8 V。闭合开关，调节滑动变阻器的滑片时，电流表没有示数，电压表示数始终如图乙所示，且保持不变，由此判断小灯泡______（选填“断路”或“短路”），电源的电压为______V；若想准确测量小灯泡正常发光时的电功率，除了更换小灯泡外，应将电压表用______（选填“0～3 V”或“0～15 V”）的量程并联在______（选填“小灯泡”或“滑动变阻器”）两端，调节滑动变阻器的滑片，直至电压表的示数为______V，此时，电流表的示数如图丙所示，则小灯泡的额定功率为______W。
　　　
　

答案： 断路 6 0～3 V 滑动变阻器 2.2 1.14
解析：电流表没有示数，可判断电路断路，电压表示数始终如题图乙所示，且保持不变，可判断电压表测量范围内断路，此时，电压表测量电源的电压，则故障是小灯泡断路，电源电压为6 V。若按题图甲所示的电路进行测量，必须用0～15 V的量程，其分度值为0.5 V，不能保证电压表示数为额定电压3.8 V；而小灯泡正常发光时，滑动变阻器两端电压为$6V - 3.8V = 2.2V$，故应选0～3 V的电压表并联在滑动变阻器两端，并使电压表的示数为2.2 V，此时小灯泡一定正常发光，电流表示数如题图丙所示，电流大小为0.3 A，小灯泡的额定功率：$P = UI = 3.8V×0.3A = 1.14W$。
