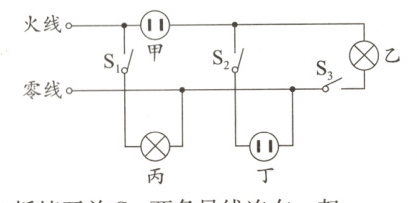

5.(安平一模)如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是 （ ）

A.拆掉开关S₂，两条导线连在一起
B.拆掉开关S₃，两条导线连在一起
C.拆掉插座甲，两条导线连在一起
D.拆掉灯泡丙，两条导线连在一起

答案： D解析:拆掉开关S₂，两条导线连在一起，插座丁与插座甲串联，不会引起危险，故A错误。拆掉开关S₃，两条导线连在一起，灯泡乙与插座甲串联，不会引起危险，故B错误。拆掉插座甲，两条导线连一起，闭合S₃，灯泡乙组成通路，不会引起危险，故C错误。拆掉灯泡丙，两条导线连在一起，当开关S₁闭合时，将发生短路，会因电路中电流过大，引起火灾，发生危险，故D正确。

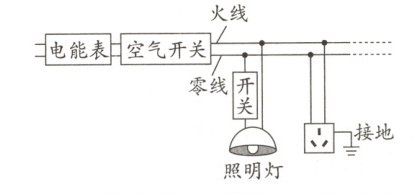

6.(2024·武汉中考)如图所示是某同学家部分家庭电路的示意图。电能表上标有“220 V 10(40) A”的字样，他家正在使用的所有用电器总功率为6 kW，其中电饭煲的功率为1.5 kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1 kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是 （ ）

A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路

答案： C解析:照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意;电能表上标有“220V　10
(40)A”的字样，电路允许最大功率P最大=UI最大=220V×40A=8800W，正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意;电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意;若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。

7.家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220 V的灯泡L₀(检验灯泡)，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S闭合，再逐一闭合S₁、S₂、S₃(每次只闭合其中的一个开关)时，可能出现下列几种现象，请你根据灯泡L₀所提供的现象判断电路的状况(前3小题均选填“短路”“断路”或“正常”)：

(1)只闭合S、S₁，L₀不亮，说明该支路________。
(2)只闭合S、S₂，L₀正常发光，说明该支路________。
(3)只闭合S、S₃，L₀发光呈暗红色，说明该支路________。
(4)家庭电路中所有用电器都工作时，总电阻________(选填“最大”或“最小”)。

答案：
(1)断路　
(2)短路　
(3)正常　
(4)最小
解析:
(1)只闭合S、S₁时，L₀与L₁串联，L₀不亮，说明该支路是断路状态。
(2)只闭合S、S₂时，L₀与L₂串联，L₀正常发光，说明L₀两端电压为220V，说明该支路发生了短路。
(3)只闭合S、S₃时，L₀与L₃串联，L₀发光呈暗红色，因为两个灯两端的电压均小于220V，故不能正常发光，说明该支路是正常的。
(4)在家庭电路中，所有用电器同时工作时，电流最大，由R = $\frac{U}{I}$可知，此时电阻最小。

8.在小刚家中，有两盏“110 V 60 W”的白炽灯泡串联接在家庭电路中正常发光。某一时刻，这两盏灯同时熄灭，而家中其他用电器仍正常工作。关于这两盏灯的故障判断，小刚给出了四种猜测：
A.一盏灯断路，另一盏灯完好
B.一盏灯短路，另一盏灯完好
C.一盏灯断路，另一盏灯短路
D.电网电压升高，两盏灯同时被烧断
(1)你认为可能性最大的是________。
(2)对于猜测D，你的分析是______________。

答案：
(1)A　
(2)电网电压升高，其他用电器也会被烧坏，而其他用电器正常工作，所以猜测D不符合实际情况
解析:
(1)如果一盏灯断路，另一盏灯完好，因为两灯串联，所以整个电路断路，两盏灯同时熄灭，A项符合题意;如果一盏灯短路，另一盏灯完好，则另一盏灯会发光，B项不符合题意;如果一盏灯断路，另一盏灯短路，则短路的灯先过亮再烧断灯丝，造成断路，不是同时熄灭，C项不符合题意。
(2)电网电压升高，其他用电器也会被烧坏，而其他用电器正常工作，D项不符合题意。
