《2025年星推荐涂教材九年级物理下册人教版》

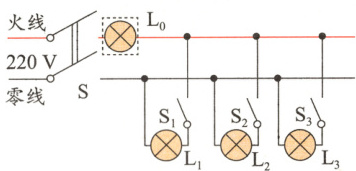

5.电工师傅常用一只额定电压为220V的灯泡L₀(校验灯)代替保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当闸刀开关S闭合后，再分别依次闭合开关S₁、S₂、S₃(每次只能闭合其中之一)时，可能出现三种情况，完成下述现象的判断。(均选填“短路”“断路”或“正常”)

(1)L₀正常发光，说明该支路____________。
(2)L₀发光偏暗，说明该支路____________。
(3)L₀不发光，说明该支路____________。

答案：
(1)短路
(2)正常
(3)断路

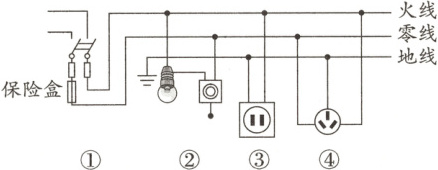

1（教材P105首图改编）如图所示为部分家庭电路示意图，其中电器元件连接错误的是（ ）

A.①④
B.②④
C.②③
D.①②③

答案： D 解析：保险盒需要接在火线上，故①错误；虽然开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线，开关接在零线上，当开关断开时，灯泡连接着火线，不安全，由题图可知，这时的电路中明显的错误是开关接在零线上了，故②错误；双孔插座，与其他用电器并联，接线应为左零右火，题图中连接错误，故③错误；三孔插座的接线应为上孔接地线、左孔接零线、右孔接火线，故④正确，本题选择错误的，①②③错误，故选D。

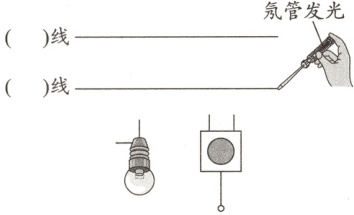

2（教材P108“动手动脑学物理”T1改编）（2023·锦州中考）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。

答案：
见解析图
解析：由试电笔的使用方法可知，氖管发光的是火线，氖管不发光的是零线，火线首先进入开关，然后再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，如图所示。

3下列有关家庭电路的说法正确的是（ ）
A.家庭电路中的插座应与用电器串联
B.家庭电路的电压对于人体是安全的
C.试电笔可以辨别零线与地线
D.电能表用来测量用户消耗的电能

答案： D 解析：家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联的，故A错误；对人体的安全电压是不高于36 V，家庭电路的电压是220 V，所以家庭电路的电压对于人体是不安全的，故B错误；零线、地线和大地间的电压都是0 V，用试电笔分别接触零线与地线时，氖管都不发光，所以试电笔不能辨别零线与地线，但试电笔可以辨别火线与零线，故C错误；电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D正确。

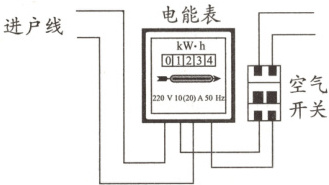

4某家庭电路的部分情况如图所示，下列说法正确的是（ ）


A.图中的两根进户线分别为火线和地线
B.空气开关有保险丝的功能
C.该电能表的标定电流为20 A
D.电能表与空气开关是并联的

答案： B 解析：进户线分别为火线和零线，故A错误；空气开关起保护电路的作用，有保险丝的功能，故B正确；由题图知，电能表的标定电流为10 A，额定最大电流为20 A，故C错误；电能表与空气开关是串联的，故D错误。
