《2025年星推荐涂教材九年级物理下册人教版》

1.（盐城二模）如图所示是探究电流磁效应的实验装置图，以下相关分析正确的是（ ）


A.小磁针发生偏转说明通电导线周围存在磁场
B.移去小磁针后，通电导线周围磁场立即消失
C.首次通过该实验揭开电和磁联系的科学家是法拉第
D.通电导线周围磁场的方向由小磁针指向决定

答案： A

2.（2024·安庆模拟）如图所示的装置中，当开关S闭合后，下列判断正确的是（ ）


A.通电螺线管外A点的磁场方向向左
B.通电螺线管的左端为N极
C.向左移动滑片P，通电螺线管的磁性减弱
D.小磁针静止后，其N极的指向沿水平向右

答案： B

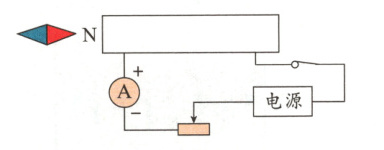

3.如图所示，电路连接正确，通电后小磁针静止时右端为N极，请在图中标出螺线管的磁极、电源的“＋”“－”极，并画出螺线管的绕线（至少三圈）。

答案：
