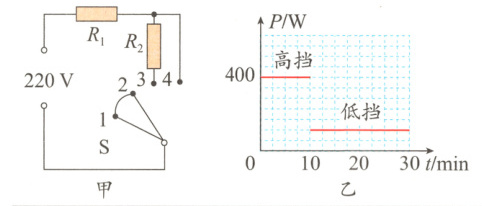

例7 如图甲所示是某型号电热加湿器的原理图，如表所示为其部分技术参数。$R_{1}$、$R_{2}$为发热电阻，且$R_{2}=3R_{1}$，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的转换。(低挡为小功率加热，高挡为大功率加热)

|额定电压|220V|
|--|--|
|高挡发热功率|400W|
|水箱容积|3L|
|适用面积|20~40m²|
(1)加湿器需在高挡加热，开关S应旋转至触点______(选填“1、2”“2、3”或“3、4”)位置；
(2)电阻$R_{1}$的阻值；
(3)加湿器处于低挡时的发热功率；
(4)如图乙所示是某次使用加湿器工作30min的图象，请计算加湿器消耗的总电能。

答案：

(1)3、4　
(2)121Ω　
(3)100W

(4)3.6×10⁵J
