《2025年星推荐涂教材九年级物理下册人教版》

7.(2024·内江中考)我国家用电冰箱，正常工作时的电压为_______V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是_______（选填“串联”或“并联”）。

答案： 220 并联

8.(2024·甘肃中考)电吹风的主要工作元件是发热丝()、电风扇(─Ⓜ─)及开关。闭合开关S₁，电吹风即吹出风来；若同时还闭合S₂，吹出热风；若只闭合S₂，不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。

答案：
见解析图
解析:由题意可知,电吹风既能吹冷风又能吹热风,说明电热丝和电动机并联;只闭合开关S₁时,吹风机工作,电吹风吹出的是冷风;将开关S₁、S₂都闭合,吹风机和电热丝同时工作,电吹风吹出的是热风,只闭合S₂,发热丝不发热,说明S₂在电热丝所在的支路上,开关S₁在干路上,由此画出电路图,如图所示。

9.(2023·扬州中考改编)如图所示，将带有开关的五孔插座正确接入家庭电路中。

答案：
见解析图
解析:由题图知,带保险丝的为火线,开关要接在火线上,控制右孔,左孔接在零线上,题图中上孔已经接入地线,如图所示。

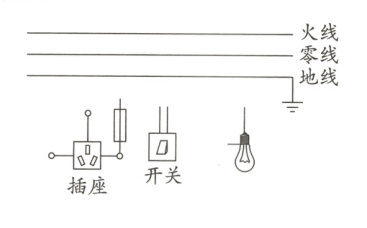

10.(2024·自贡中考改编)如图所示，请用笔画线表示导线，将插座、开关和灯泡接入家庭电路中。

答案：
见解析图
解析:灯泡接法:开关接火线,再接灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关时能切断火线,接触灯泡不会发生触电事故。三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;如图所示。

11.(2024·扬州中考)如图1所示是家庭电路示意图，插座与灯泡的连接方式是_______联。闭合开关后，灯泡不亮，试电笔分别插入插座的三个孔中都不发光，则电路故障是_______断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为_______W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是_______J。

答案： 并 火线 8 800 3.6×10⁵
解析:插座与灯泡使用时互不影响,它们的连接方式是并联。闭合开关后,灯泡不亮,试电笔分别插入插座的三个孔中都不发光,试电笔没有接触到火线,则电路故障是火线断路。220 V表示电能表的工作电压为220 V,5
(40) A表示电能表的标定电流为5 A,电能表的额定最大电流为40 A,则电能表能接入用电器的最大总功率:P最大=UI最大=220 V×40 A=8 800 W。电饭锅消耗的电能:W=300/3000kW·h=0.1kW·h,即产生的热量为0.1kW·h=3.6×10⁵ J。

12.(2023·恩施州中考)关于家庭电路，请回答下列问题。
(1)电灯与插座都是_______联的，开关串接在_______（选填“火线”“零线”或“地线”）和用电器之间。
(2)若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用_______（选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线_______发热较少。
(3)用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有_______能。

答案：
(1)并 火线
(2)铜 电阻小
(3)动(机械)
解析:
(1)电灯与插座可以独立工作,所以是并联的;为了用电安全,开关应串接在火线和用电器之间。
(2)“铝”“铁”或“铜”三种导体材料中,铜的电阻率最小,因此,在粗细相同的备用导线中,应选用铜芯导线,这样在通过相同电流时,相同时间内铜导线电阻小发热较少。
(3)用电吹风吹头发时,吹跑了身旁的纸片,是因为风具有动(机械)能。
