1.如图所示的家庭电路左侧为入户线。闭合开关S₁和S₂，灯L₁发光，灯L₂不发光；用试电笔分别接触插座的左、右孔，氖管均发光。若电路中只有一处故障，下列说法中正确的是 （ ）


A.试电笔检测e点氖管发光
B.ab间短路
C.de间断路
D.试电笔检测c点氖管不亮

答案： C解析:闭合开关S₁和S₂，灯L₁发光，说明灯L₁所在的支路是通路;灯L₂不发光，说明灯L₂所在的电路出现了断路现象;用试电笔分别接触插座的左、右两孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡L₂与火线相连，所以故障是de间断路;c点与火线相连，用试电笔检测c点，氖管发光;综上所述，C正确。

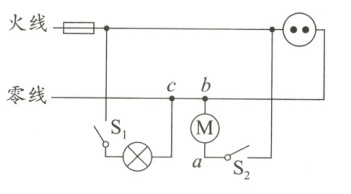

2.如图所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关S₁和S₂，灯泡正常发光，电风扇转动。一段时间后，突然电风扇停止转动，灯泡依然正常发光。开关均闭合，用试电笔测试a、b两点，氖管都发光。若电路中只有一处故障，下列说法中正确的是 （ ）


A.插座安装的位置不正确，会造成电路故障
B.电路故障的原因是bc间断路
C.用试电笔测试c点，氖管发光
D.用试电笔测试插座的两个孔，只有左孔发光

答案： B解析:由题图可知，两孔插座接在火线零线之间，与电灯和电风扇并联，安装在题图中位置不会造成电路故障，故A错误;闭合开关S₁和S₂，灯泡正常发光，电风扇转动一段时间后，突然电风扇停止转动，灯泡依然正常发光，由于家庭电路中的用电器是并联的，灯泡发光，说明电路不是短路，是电风扇所在支路出现了断路，开关均闭合，用试电笔测试a、b两点，氖管都发光，说明a、b两点与火线接通且b点与零线未接通，灯泡发光，说明c点与零线之间是接通的，所以故障是bc之间断路，故B正确;用试电笔测试c点，c点与零线接通，所以氖管不会发光，故C错误;由于bc之间断路，开关均闭合，所以插座右孔通过电风扇与火线相连且与进户零线断开，所以插座的两孔与火线都是接通的，用试电笔测试插座的两个孔，两孔都发光，故D错误。

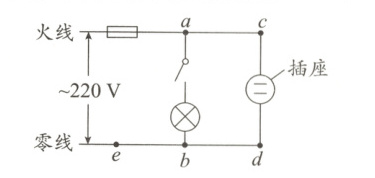

3.(2024·杭州期末)如图所示是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是 （ ）

A.ac间断路，eb间断路
B.ac间断路，bd间断路
C.ac间断路，cd间短路
D.eb间断路，cd间短路

答案： A解析:用试电笔接触c点氖管不发光，说明c点与火线断开，因此ac间断路;试电笔接触d点氖管发光，说明d点与火线相连，由于c点与火线断开，因此d点通过灯与火线相连;又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路;保险丝没有熔断，说明没有发生短路。故选A。

4.(杭州期中)家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A.可能是这个插座的火线和零线原来就相接触形成了短路
B.可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D.可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸

答案： C解析:若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故A错误;若是充电器的插头与插座是断路状态，则充电器不工作，不会影响室内其他用电器，故B错误;若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故C正确;手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，故D错误。
