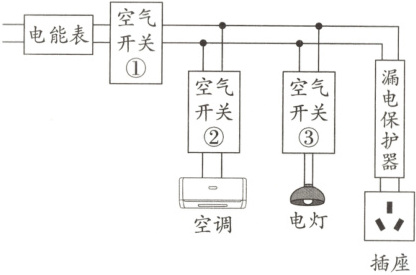

4(黔东南州中考)如图所示,是某住宅户内配电系统的方框图,结合方框图的场景,下列分析正确的是 （ ）
　　　　　

A.空气开关①跳闸时,电路一定发生了短路
B.空调电流过大时,漏电保护器会迅速切断电流
C.漏电保护器切断电流时,空调和电灯不能工作
D.更换电灯的灯泡时,只需断开空气开关③即可

答案： D　解析:空气开关①跳闸，说明用电器的总功率过大或电路短路，故A错误;当空调电流过大时，空气开关②会跳闸，故B错误;漏电保护器切断电流时，因为并联电路互不影响，所以空调和电灯能工作，故C错误;更换灯泡时，应先断开控制灯泡的空气开关③，防止发生触电事故，故D正确。

5(牡丹江中考)小冰家的电能表标有“220 V 10(20) A”,家中正使用着一台100 W的电冰箱、两盏40 W的日光灯。当小冰将一个60 W台灯的插头插进插座时,台灯不亮,干路中的空气开关“跳闸”。发生这种现象的原因可能是 （ ）
A.日光灯断路
B.台灯插头处短路
C.电冰箱断路
D.用电器的总功率过大

答案： B　解析:干路上的空气开关跳闸，其原因是总功率过大或短路，故A、C错误。由电能表上的参数可知，电路中允许的最大功率为:P=UI=220V×20A=4400W;而家中使用的用电器的总功率为100W+2×40W+60W =240W，远小于电能表的最大功率，故空气开关跳闸不是因为功率过大，而是由于短路引起，所以故障可能是台灯插头处短路，故选B。

6家庭电路中的保险丝熔断了,以下原因中不可能的是 （ ）
A.家庭中用电器的总功率过大
B.电灯开关中的两根导线相碰
C.保险丝的规格不合适,熔断电流太小
D.插头中的两根导线相碰

答案： B　解析:家庭电路中电流过大将会引起保险丝熔断，电路中电流过大主要有两个原因:一是用电器的总功率过大，选项A有可能;二是电路短路，插头中的两根导线一根接火线，一根接零线，它们相碰会导致短路，选项D有可能;如果保险丝的规格不合适，熔断电流过小，也会导致保险丝熔断，选项C有可能;开关与电灯串联，开关中两根导线相碰，相当于开关闭合，灯泡应正常发光，不会导致保险丝熔断，选项B符合题意。

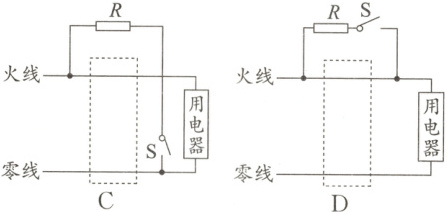

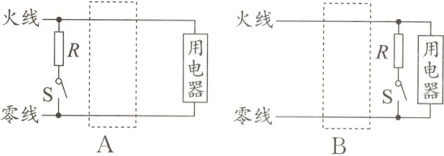

7(昆山模拟)家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中还有实验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形,实验电路的连接符合要求的是 （ ）
　　　　　

答案： C　解析:A、B两图中闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故A、B 错误;C图闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故C正确;D图闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D错误。

8(枣庄中考)如图所示是某家庭电路的一部分,下列说法正确的是 （ ）

A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路

答案： B　解析:电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误;断开开关S时，A点在火线上，所以接触A点时氖管会发光，B点与火线没有直接接触也没有间接接触，所以接触B点时氖管不会发光，故B正确;当电路电流过大时，保险丝发生熔断而保护电路，如果用铜丝代替保险丝，就起不到保护作用了，故C错误;若闭合开关S时,电灯不亮，保险丝未烧断，可能是电灯断路，若电灯短路，则保险丝烧断，故D错误。

9如图所示,电线绝缘皮破损容易造成________(选填“断路”或“短路”),使家庭电路中电流过大,甚至出现火灾,为避免此类祸患,电路中常要安装保险丝,它是用铅锑合金等电阻比较大、熔点比较________(选填“高”或“低”)的合金制成;保险丝熔断后,________(选填“可以”或“不可以”)用铜丝、铁丝等导线代替。
　　　　　

答案： 短路　低　不可以
　解析:电线绝缘皮破损容易造成短路，使家庭电路中电流过大，甚至出现火灾;保险丝是用电阻比较大、熔点比较低的铅锑合金制成的;铜丝、铁丝的电阻小，熔点高,所以保险丝熔断后，不可以用铜丝、铁丝等导线代替。
