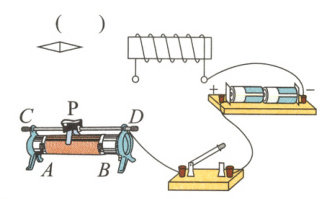

2.(2023.宜宾中考)如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求闭合开关,移动滑片P能改变螺线管磁性强弱)。

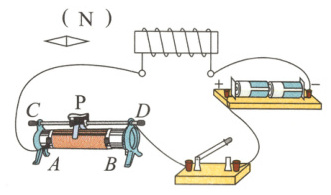

[名师讲习]滑动变阻器采用“一上一下”的接法接入电路，题图中上接线柱已连接，故只要接一个下接线柱;连接电路后，根据安培定则知，螺线管左侧为S极，所以根据磁极间的相互作用规律判断小磁针的右边磁极为N极，左边为S极，如图所示。

[正确答案]见“名师讲习”图
[解题技法]
（1）根据滑动变阻器对电磁铁磁性强弱的影响，正确选择滑动变阻器的接线柱。
（2）根据安培定则和螺线管中电流的绕向判断电磁铁的极性。
（3）由小磁针静止时的指向和磁极间的相互作用规律标出小磁针的N极。

答案：

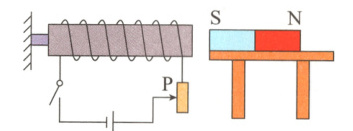

3.(2023.锦州中考)如图所示,闭合开关，通电螺线管的右端是________(选填“N"或“S")极,此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向________(选填“左”或“右")的摩擦力;若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将________(选填“变大”“变小”或“不变”)。

[名师讲习]闭合开关，根据安培定则可知，通电螺线管的右端是S极;因同名磁极相互排斥，则通电螺线管对条形磁体有向右的排斥力作用，条形磁体有向右运动的趋势，所以条形磁体受到向左的静摩擦力作用;若将滑动变阻器滑片向下滑动，变阻器接入电路中的电阻变大，由I=$\frac{U}{R}$可知，电路中的电流变小，通电螺线管的磁性变弱，条形磁体受到的排斥力变小，因为条形磁体始终静止，处于平衡状态，其受到的排斥力和摩擦力是一对平衡力，故条形磁体受到的摩擦力将变小。
　
[正确答案]S左变小
[技巧点拨]
对于动态电路，从滑动变阻器的滑片移动着手，分析电路中的电流如何变化，导致电磁铁的磁性强弱如何变化。对于电磁铁，根据安培定则判断电磁铁的N、S极;再根据磁极间的相互作用规律或磁体对铁块吸引力的变化解决相关问题。

答案：

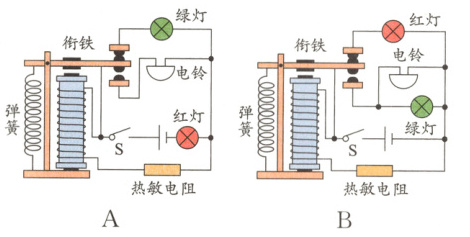

4.已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是　　(　　　)

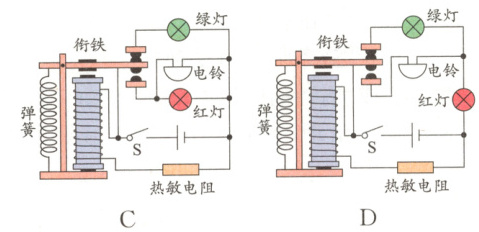

[名师讲习]A和D中开关S闭合后绿灯和红灯均会亮;B中开关S闭合后红灯亮;C中开关S闭合后绿灯亮，当体温高于37.3℃的人经过时，热敏电阻阻值变小，控制电路中电流变大，电磁铁磁性增强，将衔铁吸下，使红灯和电铃所在的并联电路接到了电源两端，红灯亮、电铃响，故选C。
　
[正确答案]C
