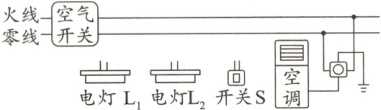

10(青岛中考)教室中有一台空调和多盏标有“220 V 18 W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。
　
　　　　
(1)请用笔画线表示导线,将电灯L1、L2和开关S接入电路中,使两灯都能正常发光。
(2)当打开空调时,空气开关“跳闸”。出现这种现象的原因可能是________________。

答案：

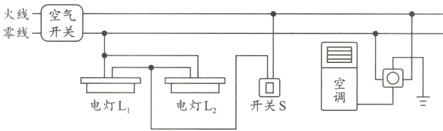

(1)如图所示　
(2)过载
　 解析:
(1)教室的电灯之间互不影响，是并联的，且电灯L₁和L₂由一个开关S单独控制，所以开关应接在干路上，为了电路安全，控制电灯的开关接在火线一侧，如答案图所示。
(2)当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大;当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大(过载)。

11探究保险丝的作用。
[设计实验]
目的:探究保险丝的作用。
器材:低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表,0～5 A挡)。
[进行实验]

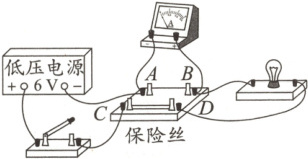

(1)在图中,C、D间接上一段保险丝,A、B间接入电流表,其他部分按如图所示连接好电路。
　
　　　　
(2)当开关闭合时,灯泡________(选填“发光”或“不发光”),电流表________(选填“有”或“无”)示数。
(3)断开开关,在B、D间接一根粗铜丝,在闭合开关的瞬间,你将会观察到________。
A.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断
B.电流表无示数,保险丝不会熔断
C.电流表读数稳定不变,灯泡正常发光
D.电流表读数稳定不变,灯泡不亮
[分析论证]
B、D间接入铜丝时,灯泡被短路。根据欧姆定律可知,闭合开关的瞬间,电路中的电流________,通过保险丝和导线的电流________,但是保险丝的电阻比导线大很多,在电流相同时,导体的电功率跟电阻成________比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的________效应。

答案： [进行实验]
(2)发光　有　
(3)A
[分析论证]很大　相同　正　热
　解析:[进行实验]
(2)当开关闭合时，由题图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。
(3)断开开关，在B、D间接一根粗铜丝，在闭合开关的瞬间灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光，故只有A符合题意。
[分析论证]当B、D间接入粗铜丝时，灯泡被短路，根据欧姆定律可知，闭合开关的瞬间，电路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P=I²R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。

12某宿舍楼共有“220 V 30 W”的日光灯20盏,“220 V 60 W”的彩电5台,“220 V 40 W”的电风扇5台,求：
(1)用电器的总功率；
(2)干路中的最大正常工作电流；
(3)保险盒里应安装什么规格的保险丝?

答案：
(1)1100W　
(2)5A　
(3)见解析
　解析:
(1)总功率等于各个用电器功率之和,P=30W×20+60W×5+40W×5=1100W。
本书习题参考答案　　　
(2)干路中的最大正常工作电流I=$\frac{P}{U}$=$\frac{1100W}{220V}$=5A。
(3)由
(2)可知,保险盒里应安装额定电流略大于5A 规格的保险丝。
