例5 (营口中考)如图所示，电源电压保持不变，小灯泡规格“3V 1.5W”，$R_{1}=10Ω$，滑动变阻器$R_{2}$上标有“20Ω 1A”，电压表选用0~3V量程。断开$S_{2}$，闭合S和$S_{1}$，当滑片P移到变阻器中点时，小灯泡正常发光。求：
　
(1)小灯泡正常发光时的电流；
(2)电源电压；
(3)断开$S_{1}$，闭合S和$S_{2}$，在保证电路元件安全前提下，电路消耗的最大功率是多少?

答案：
(1)0.5A　
(2)8V　
(3)2.4W

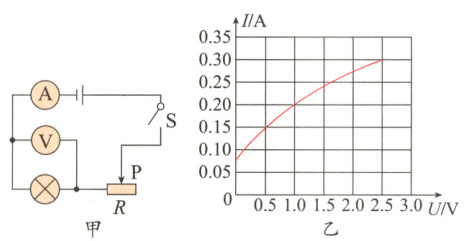

 例6(淄博中考)在测量小灯泡电功率的实验中,电路如图甲所示，电源电压恒为4V，小灯泡标有“2.5V"字样,滑动变阻器规格为“50Ω　1A",实验得到小灯泡的I−U图象如图乙所示。求:

(1)小灯泡的额定功率;

(2)小灯泡正常发光时，滑动变阻器R接入电路的阻值;

(3)当小灯泡消耗的功率为0.2W时,通电1min,滑动变阻器R产生的热量。

答案：
(1)0.75W
(2)5Ω　
(3)36J
