《2025年星推荐涂教材九年级物理下册人教版》

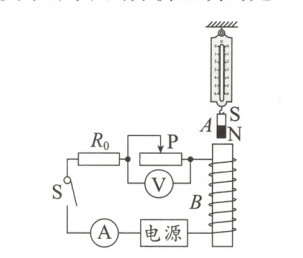

4如图所示，A是悬挂在弹簧测力计下的条形磁体，B是电磁铁。闭合开关S，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则下列分析正确的是　(　　　)

A.滑片P向右移动过程中，电压表和电流表示数均变小
B.电磁铁的上端为N极，电源右端为“＋”极
C.若断开开关，弹簧测力计的示数为零
D.若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数变小

答案： B解析:当滑片P向右移动，滑动变阻器的阻值变小，则电路中电流变大，其两端的电压变小，由题图可知，电压表测滑动变阻器两端的电压，电流表测电路电流，故A错误;由“闭合开关S，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小”以及同名磁极相互排斥可知，螺线管上端为N极，右手握住螺线管，大拇指指向N极，四指指向为电流的方向，则电源右端为“＋”极，电流表示数增大，B正确;断开开关，电路中没有电流，所以电磁铁无磁性，即电磁铁对条形磁体既不吸引也不排斥，但条形磁体有重力，故弹簧测力计有示数，不为零，故C错误;若滑动变阻器的滑片P不动，抽去铁芯后，电磁铁的磁性变弱，而电磁铁的上端为N极，并且同名磁极相互排斥，所以对条形磁体的排斥力减小，故弹簧测力计的示数变大，故D错误。

5(2024·滕州模拟)人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门S₁只能向泵室外侧开启；阀门S₂只能向泵室内侧开启。人工心脏泵工作时，以下说法不正确的是　　　　　　(　　　)

A.线圈AB中应通入方向周期性改变的电流
B.电流从线圈B端流入时，活塞向右移动
C.电流从线圈A端流入过程，血液流入泵室
D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定

答案： D解析:线圈AB中若通入直流电，根据题图结合题意可知，活塞只能向一个方向移动，完不成泵血任务，因此要使该装置能维持人体血液循环，线圈间所接电源应为方向周期性改变的电流，故A正确;电流从线圈B端流入时，根据安培定则，左侧为N极，与磁体排斥，活塞向右移动，故B正确;电流从线圈A端流入过程，根据安培定则，左侧为S极，与磁体吸引，活塞向左移动，血液流入泵室，故C正确;题图中的线圈移动快慢与交流电的频率有关，交流电电流方向改变的快慢影响“跳动”的次数，与电流大小无关，故D错误。本题选择错误的，故选D。

6(2024·沈阳模拟)如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是　　　　　　　　　　　　　　　(　　　)


A.弹簧的弹性势能减小
B.电磁铁的上端为S极
C.电动机工作，灯不发光
D.电磁铁的工作原理是电磁感应

答案： C解析:当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉伸，弹性势能增大，故A错误;当闭合开关后，线圈相当于通电螺线管，根据安培定则判断电磁铁上端为N极，故B错误;当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路接触，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C正确;电磁铁的工作原理是电流的磁效应，与电磁感应无关，故D错误。

7(2024·河南中考)(多选)如图所示是小明为某仓库设计的温度报警电路。R₁为热敏电阻，其阻值随温度的变化而变化；R₂为可调电阻。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是　　　　　(　　)

A.R₁的阻值随温度的升高而增大
B.温度升高过程中，电磁铁磁性增强
C.若要调低报警温度，可将R₂的阻值调大
D.若控制电路电源电压降低，报警温度将升高

答案： BD解析:当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警，说明衔铁被吸下，电磁铁的磁性增强，电路中的电流变大了，根据欧姆定律可知，电路中的总电阻变小，R1的阻值变小了，即热敏电阻R1的阻值随温度的升高而减小，故A错误，B正确;控制电路的报警电流大小一定，即报警时控制电路总电阻一定，报警温度越低，热敏电阻的阻值越大，总电阻不变，应将R2的阻值调小，故C错误;若控制电路电源电压降低，要使控制电路电流达到报警电流，根据欧姆定律，电路总电阻将变小，则R1的阻值变小，因为热敏电阻R1的阻值随温度的升高而减小，则报警温度将升高，故D正确。

8如图所示是一个限流装置示意图，图中P是电磁铁，S是开关，Q是衔铁，可绕O点转动。当电路中电流过大时，电磁铁的磁性________(选填“增强”“减弱”或“不变”)，吸引衔铁，弹簧将开关拉起，使电路________，起到保护作用。

答案： 增强 断开
解析:电路中电流过大时，电磁铁的磁性就会增强，则吸引衔铁Q的力变大，使衔铁逆时针转动，开关S在弹簧弹力的作用下被拉起，断开电路，起到保护作用。
