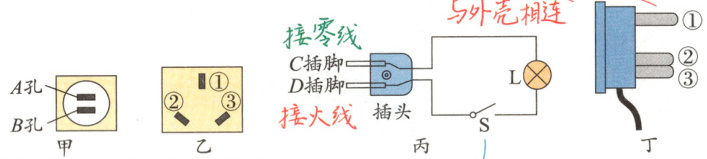

例3(南京模拟)如图甲、乙所示是小刚家的两个插座，小刚用试电笔接触甲的插座A孔,氖管发光，丙图是小刚把一个台灯插入插座的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的________(选填“C”或“D”)插脚插入A孔。如图丁所示是家中电热水壶的插头，插头中的插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触________(选填“火线”“零线”或“地线”)；若小刚不慎因接触了热水器的外壳而触电，他家中的________(选填“空气开关”或“漏电保护器”)会跳闸。

答案： D　地线　漏电保护器
解析:火线首先进入开关，再接入灯泡，应将台灯插头的D插脚插入A孔;插头制作得长一些，可以使用电器在与火线接通之前先使外壳与地线相通，在拔插头时，先使插头与火线脱离，防止触电事故的发生;若小刚不慎因接触了热水器的外壳而触电，有部分电流流入大地，使得火线的电流大于零线的电流，故漏电保护器会自动跳闸。
