3. （2024·安庆二模）小明家中所有的电灯原来都正常工作，当把一台灯的插头插入插座中时，再闭合台灯的开关时，保险丝熔断了，所有灯都熄灭了，产生这一现象的原因可能是 （ ）
A. 开关中的两接线头相碰了
B. 插座中的两根线头相碰了
C. 插头中的两根线头相碰了
D. 插头与插座接触不良
[名师讲习]开关中的两接线头相碰，会导致开关失去控制作用，不会造成断路或总功率过大，保险丝不会熔断，故A错误；若是插座中的两根线头相碰了，则在台灯插头插入插座前，电路就会出现短路，故B错误；若插头中的两根线头相碰了，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故C正确；若插头与插座接触不良，即是断路，保险丝不会熔断，故D错误。
[正确答案]C
[解题技法]
烧断保险丝或空气开关跳闸的原因有二：一是总功率过大，二是短路。所以常用烧断保险丝或跳闸判断家庭电路是否发生短路故障，具体方法是：
（1）若接入小功率的用电器且闭合开关后立即烧断保险丝或跳闸，往往是短路所致。
（2）若接入大功率用电器且闭合开关过一会烧断保险丝或跳闸，往往是总功率过大所致。

答案：

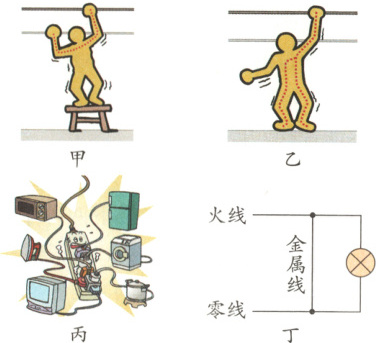

4. （武汉模拟）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。家庭电路中装有漏电保护器和空气开关，若出现如图所示的四种事故，下列说法正确的是 （ ）

A. 发生图甲、乙所示的事故时，漏电保护器都可能会迅速切断电流
B. 发生图丙、丁所示的事故时，空气开关都可能会切断电流
C. 发生图甲、乙所示的事故时，空气开关都可能会切断电流
D. 发生图丙、丁所示的事故时，漏电保护器都可能会迅速切断电流
[名师讲习]发生题图甲事故时，电流会从火线经过人体流入零线，相当于人是一个用电器，所以漏电保护器和空气开关都不会起作用；发生题图乙事故时，电流直接由人体流入大地，火线中的电流与零线中的电流不相等，漏电保护器会检测到电流的差异而自动断开，故A、C错误。发生题图丙、丁所示的事故时，电路中电流过大，空气开关可能会断开电路，故B正确，D错误。
[正确答案]B
[技巧点拨]
（1）漏电保护器：当发生漏电或人站在地上接触火线时，火线与零线上的电流不相等，漏电保护器会检测到电流的差异而自动断开，起到保护作用。
（2）空气开关：当电路中的电流过大（超过额定电流）时，会自动断开电路。火线与零线中的电流是否相等对空气开关没有影响。
