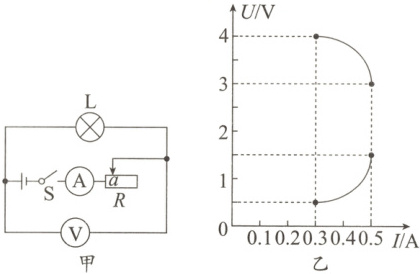

5.(2024·广安中考)如图甲所示电路，电源电压恒定不变，电流表量程是0~0.6A，电压表量程是0~3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器R和灯泡L的U - I图象分别如图乙所示，当滑片在a点时灯泡L恰好正常发光。下列说法正确的是(　　)
　
A.电源电压为4V
　
B.灯泡L正常发光时的电阻为6Ω
　
C.电路中允许的最大功率为2.25W
　
D.电压表测量的是滑动变阻器R两端的电压

答案： 5.C　解析:闭合S,灯泡与变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，故D错误;闭合S,灯泡、变阻器R串联，在滑动变阻器R的滑片从最右端向左滑至a点的过程中,R的阻值减小，电路中的总电阻变小，电流变大，灯泡两端的电压变大，由此可知:题图乙中，下边的曲线为灯泡的U−I图象，则上边的曲线为R的U−I图象，滑片在a点时R的阻值最小(允许接入的最小阻值)，电路中的电流最大，由于灯泡恰好正常发光,则根据U−I图象可知:灯泡正常工作时的电压为1.5V,电流为0.5A,此时R两端的电压为3V,则电源电压:U=Uₗ+U₁=1.5V+3V=4.5V,故A错误;灯泡正常发光时的电阻为:R=$\frac{U}{I}$=$\frac{1.5V}{0.5A}$=3Ω,故B错误;电路的最大功率:P最大=UI最大=4.5V×0.5A=2.25W,故C正确。

6.(2024·绥化中考)一款电热水龙头的简化电路如图所示。如表所示是它铭牌上的参数。电源电压恒定不变，R₁和R₂为发热电阻。当开关S、S₁均闭合时，通电20s电热水龙头产生的热量是________J，电阻R₁和R₂的阻值之比是________。
　　　　
|额定电压|220V|
|----|----|
|额定功率|高温挡|2200W|
| |低温挡|440W|

答案： 6.44000　1∶4
解析:由电路图可知，开关S闭合、S₁断开时，电路为R₂的简单电路，电路的电阻较大;开关S、S₁均闭合时，两电阻并联，电路的电阻较小。电源电压一定，根据P=$\frac{U^{2}}{R}$可知，开关S闭合、S₁断开时，电路消耗的电功率较小，为低温挡;开关S、S₁均闭合时，电路消耗的电功率较大，为高温挡。当开关S、S₁均闭合时，通电20s电热水龙头产生的热量:Q=W=P高t=2200W×20s=44000J;并联电路各支路互不影响，所以高温挡下R₂消耗的电功率:P₂=P低=440W,高温挡下R₁ 消耗的电功率:P₁=P高−P₂=2200W−440W=1760W，电源电压一定，根据P=$\frac{U^{2}}{R}$可得,R₁∶R₂=P₂∶P₁=440W∶1760W=1∶4。

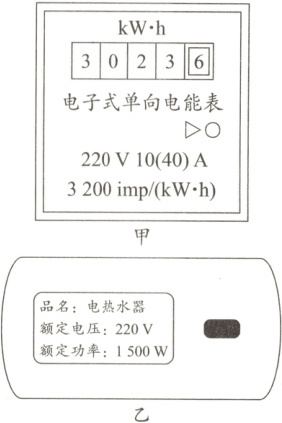

7.(2024·苏州中考)电热水器是利用电流的________效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为________kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为________J，其两端电压________(选填“高于”“等于”或“低于”)220V。
　　　　　
　　　

答案： 7.热　3023.6　9.0×10⁴　等于
解析:电热水器是根据电流的热效应工作的;题图甲所示的电能表示数为3023.6kW·h,1min内电热水器消耗的电能:W=$\frac{80imp}{3200imp/(kW·h)}$×3.6×10⁶J=9.0×10⁴J;它的实际电功率为:P=$\frac{W}{t}$=$\frac{9.0×10^{4}J}{60s}$=1500W，此时它的实际电功率等于它的额定电功率，故它的实际电压也等于它的额定电压。

8.(2024·黑龙江中考)如图所示是“探究通电导体产生的热量与________大小关系”的实验装置。通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为________J。
　　　　　　

答案： 8.电流　12
解析:右侧两个5Ω电阻并联，然后与左侧5Ω电阻串联，根据并联电路电流规律可知，通过左侧容器内5Ω电阻的电流大于右侧容器内5Ω的电流，两个容器内的电阻值都是5Ω,通电相同时间，所以探究的是电流产生热量与电流大小的关系。如果通过左侧容器中电阻丝的电流是0.4A,根据并联电路的电流特点，通过右侧容器中电阻丝的电流是I=$\frac{1}{2}$I左=$\frac{1}{2}$×0.4A=0.2A,1min内电流通过右侧容器中电阻丝产生的热量为Q=I²Rt=(0.2A)²×5Ω×60s=12J。

9.(2024·凉山州中考)在“测量小灯泡的功率”实验中，小灯泡额定电压为2.5V，小灯泡正常发光时的电阻约为9Ω，按如图甲所示连接好电路。
　　　
(1)连接电路时应断开开关，闭合开关之前滑动变阻器的滑片应移到________(选填“A”或“B”)端。
(2)小明试触时，发现电流表指针偏转如图乙所示，电路连接出现的问题为电流表________(选填答案序号)。
A.量程选择过大　　　　B.量程选择过小
C.正、负接线柱接反
(3)排除故障后，移动滑动变阻器的滑片到某一位置时电压表示数为2.1V，为了让灯泡正常发光，滑片应向________(选填“A”或“B”)端移动。
(4)移动滑片使灯泡正常发光，电流表示数如图丙所示，灯泡的额定功率为________W。
(5)小明同学通过计算发现在不同功率下灯泡的电阻不同，主要原因是灯泡的电阻受________的影响。
(6)在测量小灯泡电功率拓展实验中，电流表坏了，老师给同学们提供了一个阻值为R₀的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丁所示的实验电路图，下面是某同学的实验步骤:
　　　　　
①连接好实验电路，闭合开关S₁，将开关S₂拨到触点2，移动滑片，使电压表的示数为U额。
②保持滑片的位置不动，再将开关S₂拨到触点1，读出电压表的示数为U。
③小灯泡额定功率的表达式P额＝________(用“U额”“U”和“R₀”表示)。

答案： 9.
(1)A　
(2)C　
(3)B　
(4)0.75　
(5)温度　
(6)U额$\frac{U - U_{额}}{R_{0}}$
解析:
(1)电学实验普遍要求，闭合开关前滑动变阻器滑片要移到阻值最大处，即A端。
(2)电路中电流表接线必须使电流正入负出，否则表针将向反向偏转。
(3)要想让灯泡正常发光，灯泡两端的电压必须为2.5V,电压表示数为2.1V时，滑片应向B端移动，才能使灯泡两端电压达到2.5V。
(4)由电流表示数可知,灯泡正常发光时，电流为0.3A，灯泡的额定功率P=U额I额=2.5V×0.3A=0.75W。
(5)灯丝电阻与温度有关，灯丝电阻随温度升高而增大。
(6)U额是灯泡两端的额定电压,U是灯泡与R₀的总电压,灯泡的额定功率:P额=U额I额=U额I₀=U额$\frac{U_{0}}{R_{0}}$=U额$\frac{U - U_{额}}{R_{0}}$。
