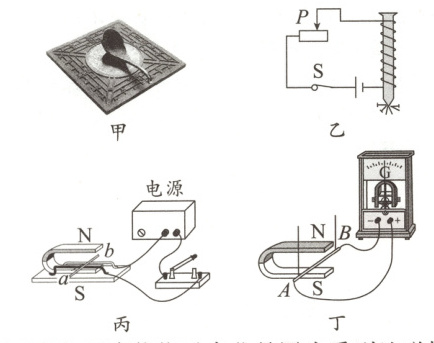

5.(2024·滨州中考)关于磁现象，下列说法正确的是 （ ）


A.图甲：司南能指示南北是因为受到地磁场的作用
B.图乙：滑动变阻器滑片向右移动时，电磁铁的磁性会增强
C.图丙：该实验说明通电导线在磁场中受力，这是发电机的工作原理
D.图丁：导体AB竖直向上运动时，电流表指针会发生偏转

答案： A　解析:因为地球是一个巨大的磁体，司南能够指示南北方向是因为受到地磁场的作用，故A正确;题图乙中，闭合开关后，向右移动滑动变阻器滑片时，滑动变阻器接入电路中的电阻变大，电路中电流变小，电磁铁的磁性会减弱，故B错误;题图丙中有电源，闭合开关后，通电导体在磁场中受力而运动，将电能转化为机械能，这是电动机的工作原理，故C错误;导体AB竖直向上运动时，运动方向与磁场方向平行，不能切割磁感线，不能产生感应电流，电流表指针不会发生偏转，故D错误。

6.(2024·泸州中考)如图所示，ab、cd两根光滑平行金属导轨固定在同一水平面内，处于蹄形磁铁磁场中的金属杆pq放在导轨上，在外力作用下沿导轨运动。若ad之间断开，则电路中_______（选填“有”或“无”）感应电流；若ad之间接入电流计，pq杆向右运动时，指针向右偏，pq杆向左运动时，指针将向_______偏；若ad之间安装一个直流电源，pq杆通电后由静止开始沿导轨向右运动，同时交换电源的正负极和磁铁的南北极，pq杆通电后由静止开始沿导轨向_______运动。

答案： 无　左　右
解析:由产生感应电流的条件可知，若ad之间断开，不能形成闭合电路，则电路中无感应电流;若ad之间接入电流计，pq杆向右运动时，指针向右偏，pq杆向左运动时，磁场方向不变，切割磁感线的方向改变，感应电流的方向改变，所以指针将向左偏;若ad之间安装一个直流电源，pq杆通电后由静止开始沿导轨向右运动，同时交换电源的正负极和磁铁的南北极，pq杆通电后的受力方向不变，所以pq杆通电后由静止开始沿导轨向右运动。

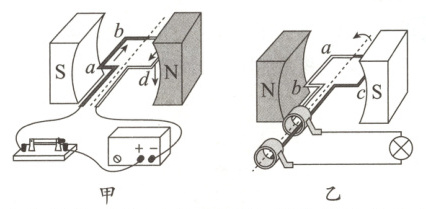

7.(2024·凉山州中考)位于四川省宁南县与云南省巧家县的白鹤滩水电站是世界第二大水电站。水电站发电机的原理是_______（填科学家名字）发现的；如图所示，_______图是发电机基本构造示意图。

答案： 法拉第　乙
解析:法拉第的主要贡献是电磁感应现象;发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，甲图中有电源，乙图是发电机基本构造示意图。

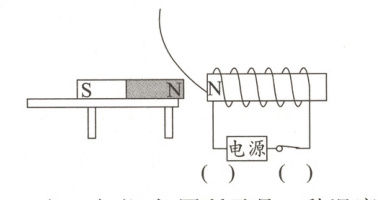

8.(潍坊中考改编)如图所示，条形磁体静止在水平桌面上，通电螺线管左端为N极，靠近条形磁体放置。请根据图中所示情况：
(1)将电源“+”“-”极填入括号中；
(2)在已画出的磁感线上用箭头标出其方向；
(3)画出条形磁体所受摩擦力的示意图。

答案：
如图所示

解析:
(1)根据安培定则，可以判断通电螺线管的电流向上流，所以电源右边为电源“＋”极，左边为“－”极。
(2)通电螺线管的磁场和条形磁体的磁场类似，在电磁铁外部，磁感线从N极到S极。
(3)根据磁极间的相互作用规律，通电螺线管排斥条形磁体，条形磁体相对桌面有向左运动的趋势，所以条形磁体的摩擦力向右。如答案图所示。

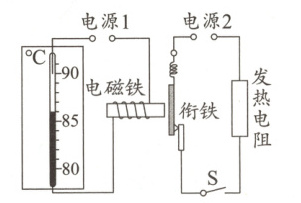

9.(2024·武汉中考)如图所示是一种温度自动控制装置的原理图。制作水银温度计时在玻璃管中封入一段金属丝，“电源1”的两极分别与水银和金属丝相连。

(1)闭合开关S后，当温度达到_______℃时，发热电阻就停止加热。
(2)当电磁铁中有电流通过时，若它的左端为N极，则“电源1”的_______端为正极。
(3)为增强电磁铁的磁性，下列措施一定可行的是_______（填序号）。
①增大“电源1”的电压
②减小“电源2”的电压
③减少电磁铁线圈匝数
④改变电磁铁中电流方向

答案：
(1)90　
(2)右　
(3)①
解析:
(1)水银是导体，当温度达到90℃时，水银柱接触到温度计上端的金属丝使电磁铁电路接通，此时电磁铁线圈中有电流通过，线圈中就会产生磁性，吸引衔铁，右端的电路断开，发热电阻停止加热。
(2)当电磁铁中有电流通过时，若它的左端为N极，电流从右侧流入，则“电源1”的右端为正极。
(3)为增强电磁铁的磁性，必须增大线圈中的电流或增大线圈的匝数，故选①。
