《2025年毕业班综合训练物理中考安徽专版》

二、选择题

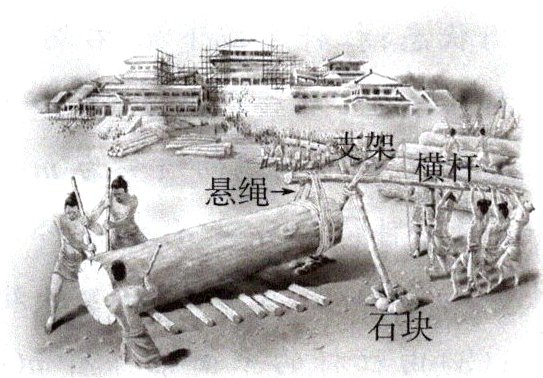

4.（2024·南充）下图是我国古代劳动人民运送巨木的场景，通过杠杆、支架、悬绳、石块等，将巨木一端抬起，垫上圆木，将其移到其他地方。下列说法正确的是（ ）

A. 支架下垫的底面积较大的石块是为增大对地面的压强
B. 横杆相当于一个动力臂大于阻力臂的杠杆，费力省距离
C. 当巨木太重无法抬起时，可以让杠杆右端的人远离支架，增大动力臂
D. 当巨木太重无法抬起时，可以增大横杆上悬绳与支架间的距离

答案： C

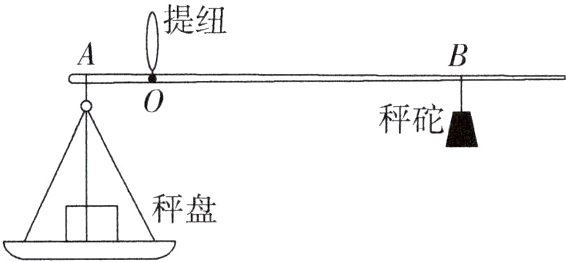

5.（2024·重庆）同学们模仿中药房的戥秤制作杆秤，用筷子做秤杆，用钩码做秤砣，用细线将秤盘系在A点。当不挂秤砣、且秤盘不放物体时，在O点提起提纽，秤杆水平平衡；当秤盘放100g物体、秤砣移到B点时，秤杆再次水平平衡，如图所示。在O到B两条刻线之间均匀地画上49条刻度线。下列说法正确的是（ ）

A. 自制杆秤的每一格约表示2.08g
B. 称中药时B端翘起应减少中药恢复水平平衡
C. 如果秤砣磨损则测量结果会比真实质量偏小
D. 若将提纽移到O点右侧可以增大杆秤的量程

答案： B

三、实验题

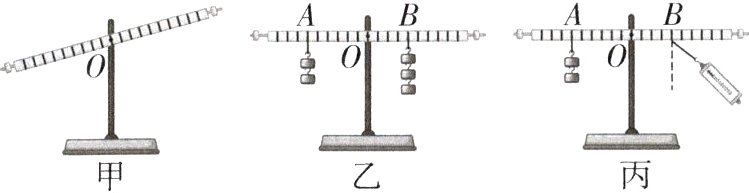

6.（2023·通辽）如图所示是某实验小组“探究杠杆平衡条件”的实验装置。（杠杆刻度均匀，每个钩码重0.5N）

（1）挂钩码前，杠杆如图甲所示，此时正确的操作是向________（选填“左”或“右”）调节杠杆两端的平衡螺母，使杠杆在水平位置平衡；
（2）接下来，在A、B两处挂上如图乙所示的钩码后，杠杆重新在水平位置平衡，若将A处的钩码拿掉一个，要使杠杆在水平位置再次平衡，则应将B处所挂钩码向________（选填“左”或“右”）移动________个格；
（3）某同学用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一定角度至如图丙所示位置，在旋转过程中，要使杠杆始终在水平位置平衡，则弹簧测力计的示数将逐渐________（选填“变大”或“变小”），原因是________________。

答案： 解析
(1)由图甲可知，此时杠杆左端重，右端轻，故此时应向右调节杠杆的平衡螺母，使杠杆水平平衡。
(2)设杠杆每格的长度为$l$，已知每个钩码的重力为$0.5\mathrm{N}$，已知图乙所示时，杠杆重新在水平位置平衡；若将$A$处的钩码拿掉一个，要使杠杆在水平位置再次平衡，则此时杠杆左端的力臂为$l_{A}=6l$，$G_{A}=1\times0.5\mathrm{N}=0.5\mathrm{N}$杠杆右端钩码的重力为$G_{B}=3\times0.5\mathrm{N}=1.5\mathrm{N}$，杠杆水平平衡时，由杠杆的平衡条件可得，$0.5\mathrm{N}\times6l = 1.5\mathrm{N}\times l_{B}$，解得杠杆右端力臂的长度为$l_{B}=\frac{0.5\mathrm{N}\times6l}{1.5\mathrm{N}} = 2l$，故可知应将$B$处所挂钩码向左移动2个格。
(3)由图丙可知，在旋转过程中，杠杆保持水平平衡，动力臂逐渐减小，而阻力与阻力臂不变，故由杠杆平衡条件可知，动力将逐渐增大，即弹簧测力计的示数将逐渐变大。
答案
(1)右
(2)左 2
(3)变大 动力臂逐渐减小
