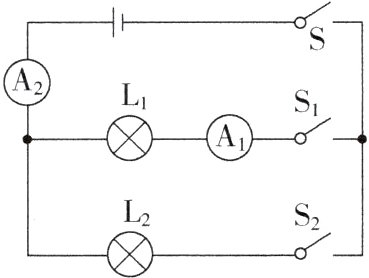

【典例1】（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S₁和S₂，灯L₁、L₂都正常发光，下列说法正确的是 （ ）

A. 电流表A₂测通过灯L₂的电流
B. 电流表A₁和A₂示数相等
C. 断开S₂，电流表A₂示数变小
D. 断开S₂，灯L₁变暗
【解析】 电路为并联电路，电流表A₁与L₁串联，所以测量L₁所在支路的电流，电流表A₂接在干路上，测量总电流，并联电路总电流等于支路电流之和，所以电流表A₁的示数小于A₂的示数，故A、B错误；断开S₂，电路为只有L₁的简单电路，并联电路各支路互不影响，所以灯L₁所在支路电流不变，灯亮度不变，电流表A₂示数等于电流表A₁的示数，所以电流表A₂示数变小，故C正确，D错误。
【答案】 C
【点拨】 电压表并联在电路中，在电路中可以看作断路；电流表必须串联在电路中，在电路中相当于导线。电路元件首首相连、尾尾相连的连接方式是并联，首尾相连为串联。明确定义以及仪表的使用方式可以解题。
