《2025年毕业班综合训练物理中考安徽专版》

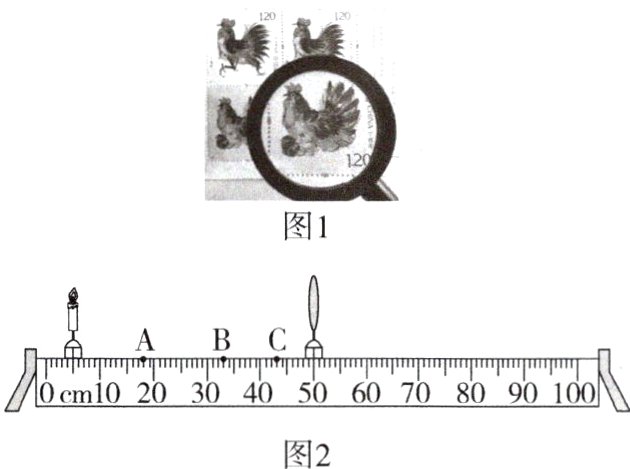

【典例1】（2024·淮南）在“重阳节”到来之际，小航送给奶奶一个放大镜，奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图1所示。此时奶奶看到的是一个____、放大的虚像。为了模拟上述现象，小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实验。他先将凸透镜固定在光具座上50cm刻线处，如图2所示，接下来他应将蜡烛放置在光具座上的A、B、C三点中的________点处，然后再从透镜的________（选填“左”或“右”）侧用眼睛观察蜡烛烛焰的像。该像________（选填“能”或“不能”）用光屏承接到。
　　
　　　　　　A　　B　C
　　　.//0cm 10 20 30 40 50 60 70 80 90 100
　　　　　　　　　图2
【解析】奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图1所示。此时奶奶看到的是一个正立、放大的虚像；小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实验。他先将凸透镜固定在光具座上50cm刻线处，如图2所示，物距小于焦距，成正立、放大的虚像，接下来他应将蜡烛放置在光具座上的A、B、C三点中的C点处，然后再从透镜的右侧用眼睛观察蜡烛烛焰的像。虚像不能用光屏承接到。
【答案】正立 C 右 不能

答案： 正立 C 右 不能

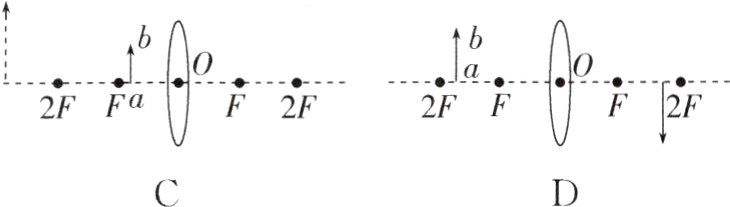

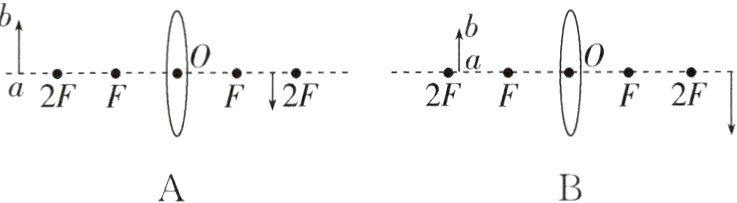

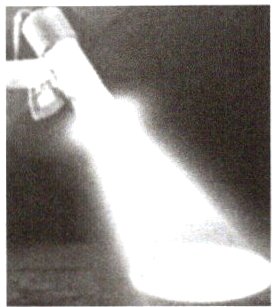

1.（2022·宜昌）如图所示是一种常见的投射灯，它的成像镜头可简化为一个凸透镜，能把投影片ab投射到地面，右图中能正确反映其成像原理的示意图是（ ）
　　
A.
　　
B.
　　
C.
（此处原文档未给出C选项图片标签，若后续有补充可添加）
D.
（此处原文档未给出D选项图片标签，若后续有补充可添加）

答案： B

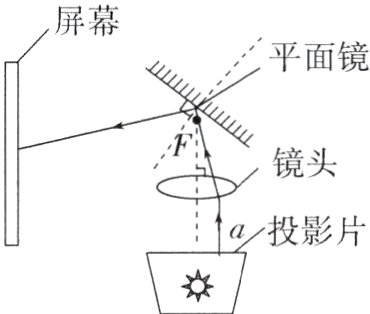

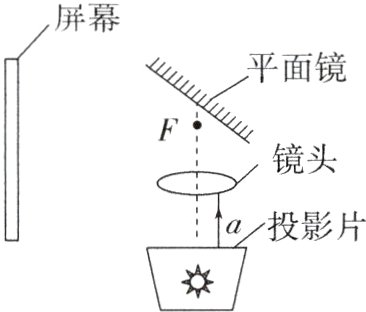

【典例2】如图所示是投影仪的成像原理。光线a平行于凸透镜主光轴，F为凸透镜的焦点。请在图中画出光线a经凸透镜折射后的光线、经平面镜反射到屏幕的光线。
　　
【解析】先根据“平行于主光轴的光线经凸透镜折射后将过焦点”画出光线a经凸透镜折射后的光线，与平面镜的交点为入射点，然后过入射点垂直于镜面作出法线，再根据反射角等于入射角作出反射光线。
【答案】如图所示
　　　　　

答案：
如图所示
