《2025年毕业班综合训练物理中考安徽专版》

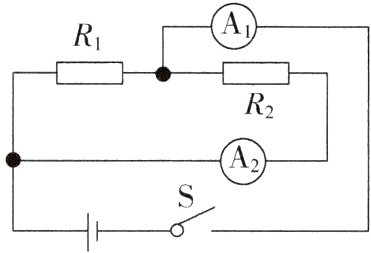

1.（2024·合肥模拟）如图所示电路中，$R_{1}=12\ \Omega$，$R_{2}=6\ \Omega$，当开关S闭合时，电流表$A_{1}$、$A_{2}$的示数之比为（ ）

A. 1∶2
B. 3∶2
C. 3∶1
D. 1∶1

答案：

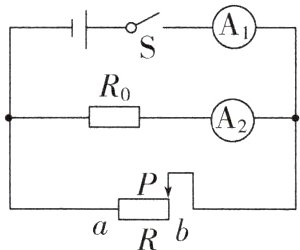

【典例2】 （2022·包头）如图所示，电源电压为3 V，$R_{0}$的阻值为$5\ \Omega$，滑动变阻器$R$的最大阻值为$10\ \Omega$，$a$、$b$为滑动变阻器两个端点。闭合开关，下列说法正确的是（ ）

A. 若将滑片移动到$a$端，电路仍能正常工作
B. 滑片在$b$端时，电流表$A_{1}$示数为0.3 A
C. 滑片由$b$端向$a$端移动，电流表$A_{2}$示数变大
D. 滑片移动到中点时，电流表$A_{1}$与$A_{2}$示数比为2∶1
【解析】 由电路图知滑动变阻器与定值电阻并联，电流表$A_{1}$测量干路的电流，电流表$A_{2}$测量通过定值电阻的电流；若将滑片移动到$a$端，滑动变阻器的电阻为零，相当于导线，会造成电源短路，电路不能正常工作，故A错误；滑片在$b$端时，滑动变阻器的最大电阻与定值电阻$R_{0}$并联，通过定值电阻$R_{0}$的电流为$I_{0}=\frac{U}{R_{0}}=\frac{3\ V}{5\ \Omega}=0.6\ A$，通过滑动变阻器$R$的电流为$I_{R}=\frac{U}{R}=\frac{3\ V}{10\ \Omega}=0.3\ A$，根据并联电路电流的规律知干路电流为$I = I_{0}+I_{R}=0.6\ A + 0.3\ A = 0.9\ A$，故电流表$A_{1}$示数为0.9 A，故B错误；由于并联电路各支路互不影响，所以滑片由$b$端向$a$端移动时，通过定值电阻的电流不变，电流表$A_{2}$示数不变，故C错误；滑片移动到中点时，滑动变阻器的电阻为$\frac{1}{2}\times10\ \Omega = 5\ \Omega$，此时滑动变阻器的电阻与定值电阻$R_{0}$的阻值相等，由于并联电路各支路电压相等，由欧姆定律$I=\frac{U}{R}$知通过两电阻的电流相同，则电流表$A_{1}$与$A_{2}$示数比为$\frac{I_{1}}{I_{2}}=\frac{I_{0}'+I_{R}'}{I_{0}'}=\frac{2I_{0}'}{I_{0}'}=\frac{2}{1}$，故D正确。
【答案】 D

答案：

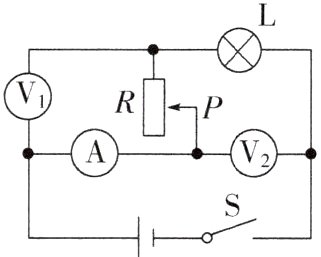

2.（2024·淮北模拟）如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法正确的是（ ）

A. 灯泡L变亮
B. 电压表$V_{2}$的示数变小
C. 电流表A的示数变大
D. 电压表$V_{1}$的示数变大

答案：
