《2025年毕业班综合训练物理中考安徽专版》

2. (2024.山西)安全用电是每一位公民的必备素养。在家庭电路中，下列做法符合安全用电的是（ ）
A. 更换灯泡时不需要断开开关
B. 电冰箱的金属外壳需接地线
C. 电路着火可以立即用水扑灭
D. 湿抹布可擦拭工作中的台灯

答案：

1. 用试电笔可辨别火线和零线，使氖管发光的是______。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是____________________。
　　　　　

答案： 火线 a、b 之间断路

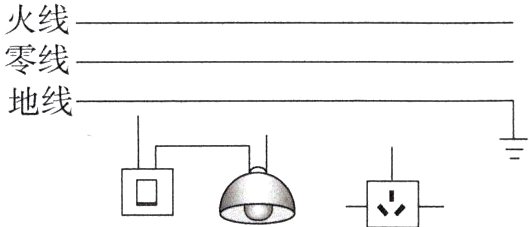

2. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
　　　

答案：
如下图所示

3. （2023·安徽）如图，在老师的指导下，小军用测电笔（试电笔）试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时________（选填“有”或“没有”）电流通过小军的身体。
　　　　　　　　　　　

答案： 解析 当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。氖管会发光，这一过程中，人体会成为电路的一部分，会有微弱的电流通过。
答案 有

4. （2024·泸州）安全用电，人人有责。关于生活中的用电方式，不正确的是 （ ）
A. 使用验电笔检查电路时，手不能触碰到笔尾金属体
B. 不要用湿手接触带电设备，不要用湿布擦抹带电设备
C. 了解家庭电路中总开关位置，学会在紧急情况下断开总开关
D. 手机在充电过程中，不宜进行其他操作，如通话、阅览信息等

答案： A

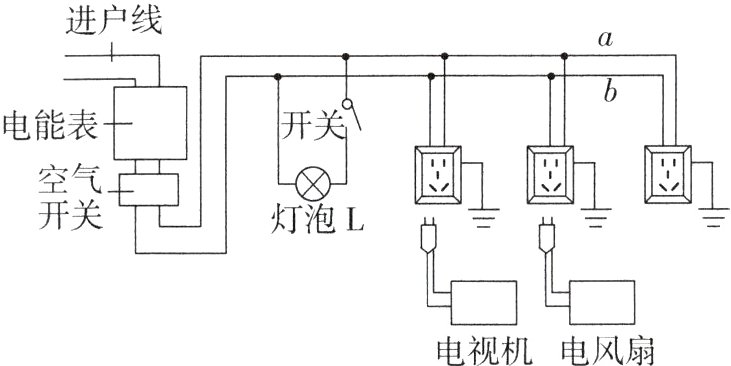

5. （2022·常德）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则下列关于该家庭电路的说法正确的是（ ）
　
A. 电能表是测量家庭电路中用电器总功率的仪表
B. a线是零线，b线是火线
C. 开关是串联在火线与灯泡L之间的
D. 电视机与电风扇是串联在电路中的

答案： C
