《2025年毕业班综合训练物理中考安徽专版》

6.（2024·菏泽）如图所示，电源电压恒定。下列说法正确的是（ ）
　　　　　　　　　　
A. 只闭合$S_{1}，$电阻R与灯泡L并联
B. 只闭合$S_{1}，$电压表测量电阻R两端电压
C. 先闭合$S_{1}，$再闭合$S_{2}，$灯泡L亮度变大
D. 先闭合$S_{1}，$再闭合$S_{2}，$电流表示数变大

答案： C

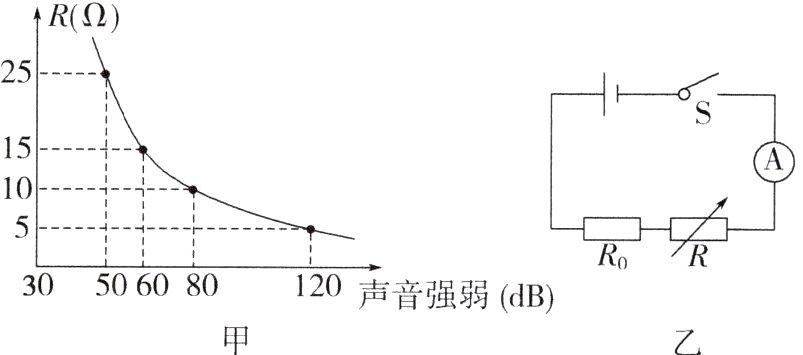

7.（2024·四川）噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻$R_{0}、$声敏电阻R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如图甲所示，该装置电路如图乙所示。在某次测试中，当噪声80 dB时，电流表示数为0.4 A；当噪声50 dB时，电流表示数为0.2 A。下列选项正确的是（ ）

A. 电路中的电流随声音强度增大而减小
$B. R_{0}$阻值是15Ω
C. 电源电压为10 V
D. 当电流表示数为0.3 A，噪声强度为60 dB

答案： D

8.（2024·安徽）图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3 V，滑动变阻器的规格为“50Ω 1.5 A”。
　　　　　　　
　　

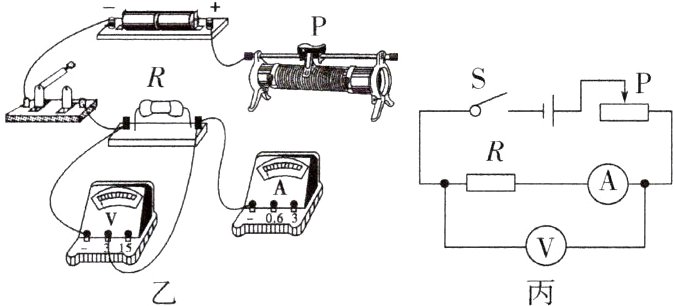

（1）请按照图甲，将图乙中的实物电路连接完整；
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是______________。

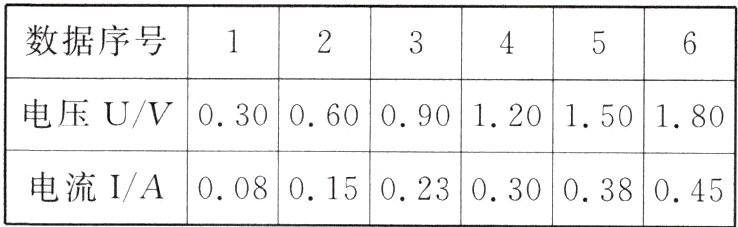

（3）排除故障后进行实验，得到的实验数据如下表所示。
　
分析表中的数据，可以初步得出结论，在电阻一定的情况下，________________。
（4）本实验中，定值电阻R的阻值为______Ω（保留一位小数）。

答案：
解析
(1)[1]由电路图可知，滑动变阻器的右下接线柱与电流表串联，由于电源电压较低，电流表选择小量程。
(2)由电路图甲可知，定值电阻与滑动变阻器串联，电压表测量定值电阻两端的电压，电流表测量电路中的电流。由于电流表无示数，说明电路中某处断开，电压表无示数说明电压表不能与电路两极连通；由电路图丙可知，电压表测量定值电阻和电流表两端的电压，此时电压表有示数，说明电压表能与电源两极连通，则故障可能是电流表断路或与电流表相连的某根导线断了。
(3)由表中数据可知，在误差允许的范围内，电流与电压的比值不变，即：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
(4)根据$I = \frac{U}{R}$可得，六次测量时，定值电阻的阻值分别为：$R_1 = 3.75\Omega$、$R_2 = 4\Omega$、$R_3 \approx 3.91\Omega$、$R_4 = 4\Omega$、$R_5 \approx 3.95\Omega$、$R_6 = 4\Omega$，则定值电阻R的阻值为$R = \frac{3.75\Omega + 4\Omega + 3.91\Omega + 4\Omega + 3.95\Omega + 4\Omega}{6} \approx 3.90\Omega$。
答案
(1)如图所示

(2)电流表断路(或与电流表相连的某根导线断了)
(3)通过导体的电流与导体两端的电压成正比
(4)3.90
