《2025年毕业班综合训练物理中考安徽专版》

6. 开关：{火线→开关→灯泡，串联在电路中
　电灯：如图所示，与开关串联，螺丝口接______线。
　　　　　　　　　　　　　　　

答案： 6. 零

7. 验电笔
　（1）作用：检验物体______。
　（2）正确使用：用手接触______金属体，______接触电线，若氖管发光，表明接触的是______，氖管不发光，表明接触的是______。
　（3）验电笔内阻值很______，电阻作用：当氖管发光时，减小经过人体的______，避免发生触电事故。

答案： 7.
(1)是否带电　
(2)笔尾　笔尖　火线　零线　
(3)大电流

8. 人体的安全电压：____________。

答案： 8. 不高于36V

　　　　　低压{单线：火线 - 人 - 地
　　　　　　　双线：火线 - 人 - 零
9. 触电形式{高压{电弧触电：远离高压带电体
　　　　　　　　　跨步电压触电：抬起一只脚

答案：

10. 安全用电原则：不接触______带电体，不靠近______电体。

答案： 10. 低压　高压

11. 电流过大的原因：______或短路。

答案： 11. 用电器总功率过大(过载)

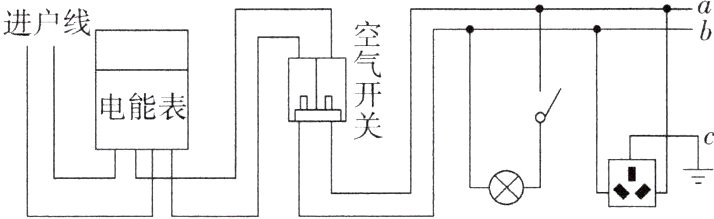

[典例1]　(2024.山东潍坊)图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）

A. 导线b是火线
B. 电能表上计数器示数的单位是千瓦
C. 空气开关跳闸，原因可能是电路中出现短路
D. 正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线

[解析]　由图可知，开关接在导线a上，故导线a是火线，故A错误；电能表上计数器示数的单位是千瓦时，故B错误；家庭电路中发生短路或者用电器总功率过大都会导致空气开关跳闸，故C正确；正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔可能是零线，也可能是地线，故D 错误。

[答案]　C

答案：

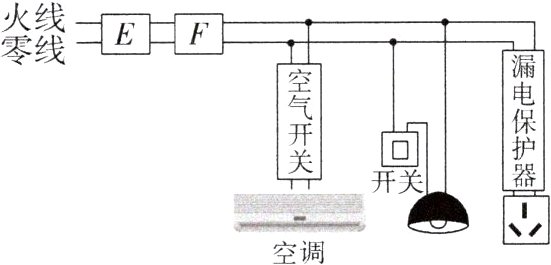

1. (2023.呼和浩特模拟)生活中，我们应“珍爱生命，规范用电”。如图是一般住宅户内配电系统方框图，下列说法不正确的是（ ）

A. F处应接入空气开关，E处接入电能表
B. 更换灯泡时，不必断开开关
C. 当有人使用三孔插座触电时，漏电保护器会迅速切断电路
D. 控制电灯的开关连接错误

答案：

[典例2]　(2022.泰安)下列说法不符合安全用电原则的是（ ）
A. 若发生触电事故，应立即切断电源再救人
B. 家庭电路中保险丝熔断后，可以用铜丝来代替
C. 控制电灯的开关要接在火线和电灯之间
D. 将家用电器的金属外壳接地

[解析]　发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故A符合安全用电的原则；熔丝熔断后千万不能用铜丝代替，起不到保护作用，故B不符合安全用电的原则；控制电灯的开关要接在火线和电灯之间，开关断开，电灯不带电，不易发生触电事故，故C符合安全用电的原则；将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故D符合安全用电的原则，故选B。

[答案]　B

答案：
