《2025年毕业班综合训练物理中考安徽专版》

3.（2022·自贡）北斗导航系统是我国自行研制的通信系统，该系统在传递信息过程中主要依靠（ ）
A. 光波
B. 声波
C. 超声波
D. 电磁波

答案： D

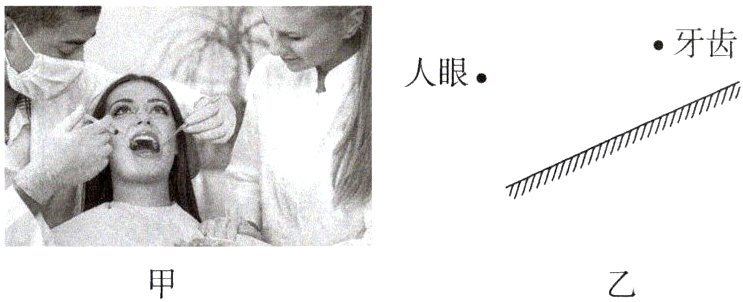

【典例4】（2024·芜湖月考）如图甲所示，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。

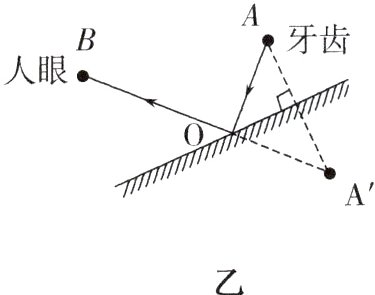

【解析】先作出牙齿A关于平面镜的对称点A'，即像的位置，连接像A'和人眼B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线。
【答案】如图所示

答案：
【解析】先作出牙齿A关于平面镜的对称点A'，即像的位置，连接像A'和人眼B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线。
【答案】如图所示

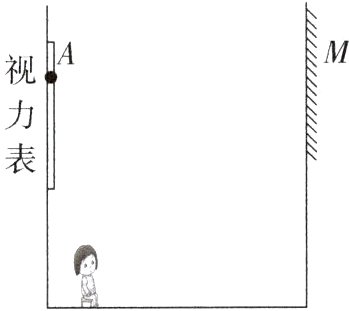

4.（2024·滁州模拟）检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

答案：

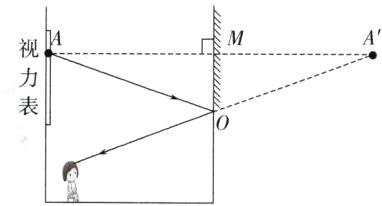

解析：根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接AO即入射光线，O到眼睛为反射光线。
答案：如图所示

[典例1]　(2022·泰州)小明用如图所示装置“探究光的反射规律”。
　　　　　　
(1)表面粗糙的纸板应_______立在水平平面镜上,让一束光紧贴纸板A射向镜面上的O点，在纸板B上呈现出反射光束，以ON为轴,把纸板B向后翻折，纸板B上反射光束消失。由此可初步得出:反射光线、入射光线和法线______________。
(2)把纸板B翻折至能呈现反射光束的位置后，让纸板A上的入射光束绕O点顺时针转动，此过程中反射角的大小变化情况是________。
(3)若将图中纸板整体以底边EF为轴向后旋转45°后，纸板B上________(选填“能”或“不能”)呈现出反射光束，纸板A上的入射光束_______(选填“能”或“不能”)在平面镜中成像。

[解析]　(1)实验前，应将纸板竖直放置于平面镜上，这样反射光线才可以在硬纸板上呈现;把纸板B向后翻折，纸板B上反射光束消失，则呈现反射光线的纸板B和呈现入射光线的纸板A不在同一平面内，所以在B板上不能看到反射光束;但是此时反射光线的位置不发生变化，反射光线和入射光线仍然在同一平面内;(2)纸板A上的入射光束绕O点顺时针转动，入射角减小，而反射角随入射角的增大而增大，减小而减小，故反射角减小;(3)若将图中纸板整体以底边EF为轴向后旋转45°后，此时反射光线、入射光线和法线仍在同一平面内，但纸板不在这个平面内，故纸板B上不能呈现出反射光束，纸板A上的入射光束能在平面镜中成像。

[答案]　(1)竖直　在同一平面内　　(2)减小　(3)不能　能

答案：
