《2025年毕业班综合训练物理中考安徽专版》

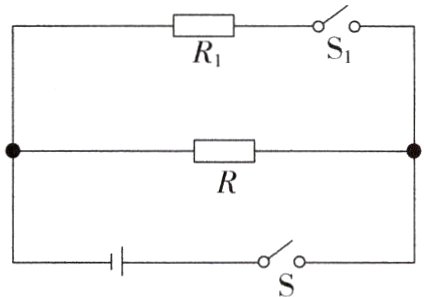

9.（2024·江西）如图所示，电源两端电压为24 V，电阻R为20Ω。
　　　　　
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、$S_{1}，$若通过干路的电流为1.6 A，求通过电阻$R_{1}$的电流和电阻$R_{1}$的阻值。

答案： 解析
(1)只闭合开关S，只有电阻R接入电路中，根据欧姆定律可知，通过电阻R的电流为$I = \frac{U}{R} = \frac{2.4V}{20\Omega} = 1.2A$
(2)同时闭合开关S、$S_1$，电阻R和$R_2$并联接入电路中，根据并联电路的电流规律可知，通过电阻$R_1$的电流为$I_{R_1} = I - I_R = 1.6A - 1.2A = 0.4A$，电阻$R_1$的阻值为$R_1 = \frac{U}{I_{R_1}} = \frac{24V}{0.4A} = 60\Omega$。
答案
(1)1.2A
(2)0.4A 60$\Omega$

1. 定义:______________叫电功,符号______。

答案： 电流所做的功　W

2. 实质:电流做功的实质是________________的过程。电流做了多少功，就有多少电能转化为______________的能。

答案： 电能转化为其他形式的能 其他形式

3. 单位:在国际单位制中,电功的单位是______,简称____,符号____。
常用单位是__________,符号是____________,俗称____。
　单位换算:1度 = ____ $kW\cdot h$ = ________ J。

答案： 焦耳　焦　J　千瓦时　kW·h　度　1 3.6×10⁶

4. 计算公式:$W =$______;$W =$______。
　推导式:$W =$________ = ________。

答案： UIt　Pt　I²Rt　$\frac{U^{2}}{R}t$

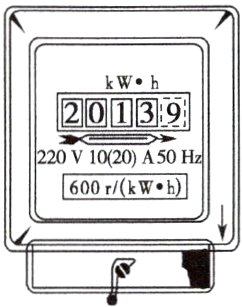

5. 电功的测量工具(如图所示):________。
　　　　　　　
　(1)220V:________电路中工作;
　(2)10A(20A):10A:______________,20A:____________;
　(3)600r/($kW\cdot h$):______________________;
　(4)计算电能的方法:
　①$W = W_{末} - W_{初}$，
　②$W = \frac{n_{实}}{N}$($kW\cdot h$)。

答案： 电能表
(1)额定电压　
(2)标定电流　最大额定电流　
(3)每消耗1kW·h的电能,电能表的转盘转过600转
