《2025年毕业班综合训练物理中考安徽专版》

3.（2024·黄山模拟）下列关于导体电阻的说法正确的是 （ ）
A. 长度长的导体，电阻一定大
B. 横截面积大的导体，电阻一定小
C. 导体的电阻由其两端的电压和通过的电流来决定
D. 导体的电阻与导体的材料、长度和横截面积等因素有关

答案： D

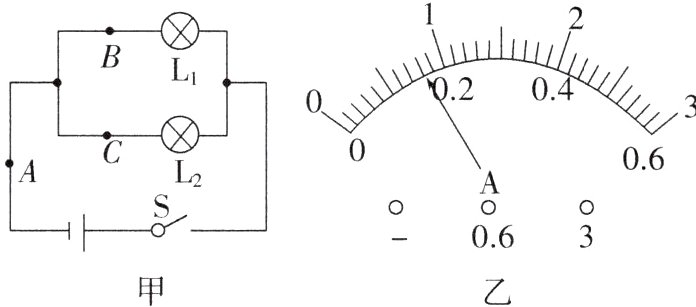

[典例1]　(2022·陕西)在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验。
　　
　(1)连接电路时，开关应处于__________状态。

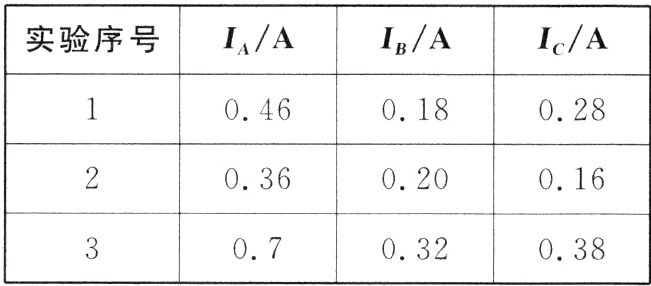

　(2)实验中,在A、B、C三处各接入一个电流表，并选择合适的量程。闭合开关,测得A、B、C三处的电流分别为$I_{A}、$$I_{B}、$$I_{C}。$更换多组________（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示。
　　
　(3)分析实验数据可得:在并联电路中,干路电流与各支路电流的关系是__________（写出关系式）。
　(4)小华在某次实验时，测得C处电流$I_{C}$为0.30A,观察到A处电流表指针位置如图乙所示，则A处电流大小为________A。

[解析]　(1)为了保护电路，连接电路时开关应断开;(2)为了使结论更具普遍性，应使用不同规格的灯泡进行实验;(3)分析表格中实验数据可知，在并联电路中，干路电流等于各支路电流之和,表达式为$I_{A}=I_{B}+I_{C};(4)$由电路图可知,C处为支路,A处为干路，由并联电路的电流特点可知,A处的电流应大于C处的电流，由图乙中电流表的指针位置可知，电流表选用的是0~3A 的量程，分度值为0.1A，示数为0.8A,因此A处电流大小为0.8A。
　
[答案]　(1)断开　(2)不同$　(3)I_{A}=I_{B}+I_{C}　(4)0.8$

答案：

[典例2]　(2024·广东)探究串联电路中电压的规律。
　　　　　　　　
　　

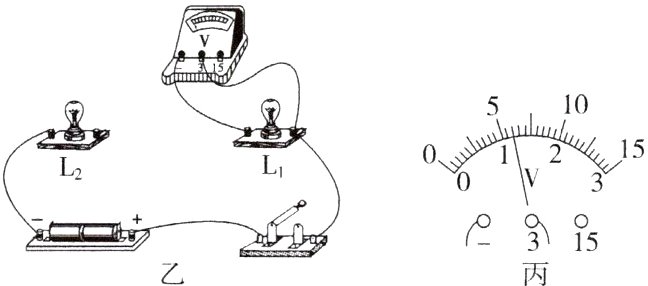

　(1)根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整;
　(2)连接电路时，开关应处于__________状态,正确连接电路后,闭合开关,若灯$L_{2}$断路,则$L_{1}$两端________（选填“有”或“无”）电压;

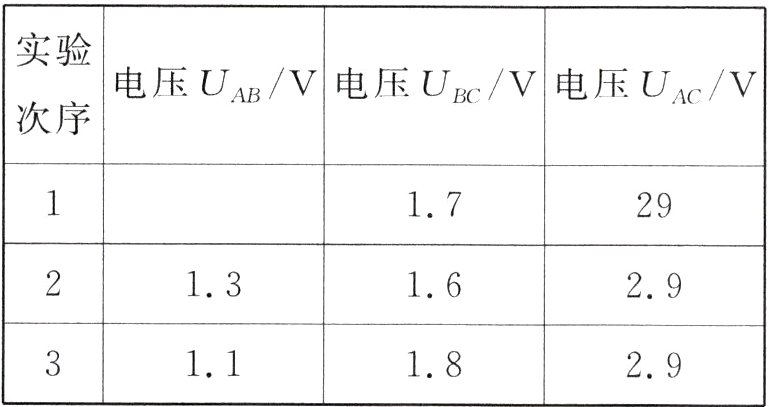

　(3)用电压表分别测出电压$U_{AB}、$$U_{BC}$和$U_{AC}。$其中测$U_{AB}$时,电压表的示数如图丙所示，示数为__________V。接着更换不同规格的灯泡并多次实验，数据记录见表;
　　
①分析表中数据，得到初步结论:串联电路两端的总电压等于各部分电路两端电压________;
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外，还可以______________________________。
[解析]　(1)如图所示，电流从电池的正极出发,经过开关、灯泡$L_{1}、$灯泡$L_{2}$回到负极,故用一个导线将灯泡$L_{2}$的右端接线柱和灯泡$L_{1}$左端接线柱相连。(2)为了保护电路，连接电路时，开关需要断开;闭合开关，若灯$L_{2}$断路，则没有电流流灯灯泡$L_{1},$则$L_{1}$两端无电压。(3)电压表的示数如图丙所示，选择小量程，分度值为0.1V，故读数为1.20V。①分析表格中的数据可知$,U_{AC}=U_{AB}+U_{BC}=1.2V+1.7V=2.9 V=1.3V+1.6V=1.1V+1.8V,$故结论为串联电路两端的总电压等于各部分电路两端电压之和。②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外，还可以更换电压不同的电源多次实验，避免偶然性。

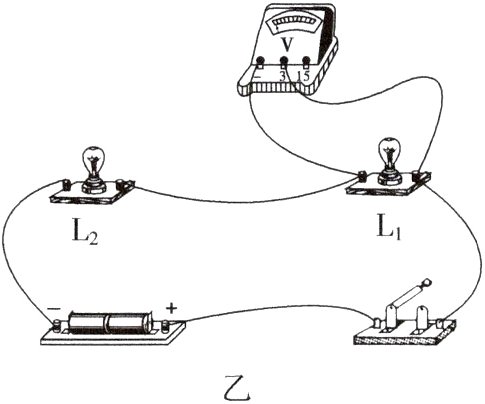

[答案]　(1)如图所示
　　　　
　(2)断开　无　(3)1.20　①之和　②更换电压不同的电源多次实验

答案：
