《2025年毕业班综合训练物理中考安徽专版》

3. 电动机问题
（1）电动机工作时能的转化：电能转化为________能和________能。
（2）与电动机相关的计算公式
相关物理量：电源电压$U$、电动机线圈电阻$R$、电路中的电流$I$、电动机工作时间$t$(如图所示)。
　　　　　　

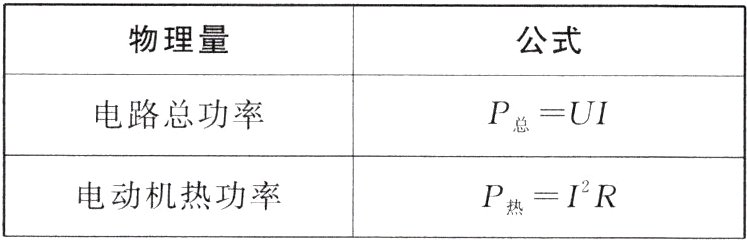

公式总结：

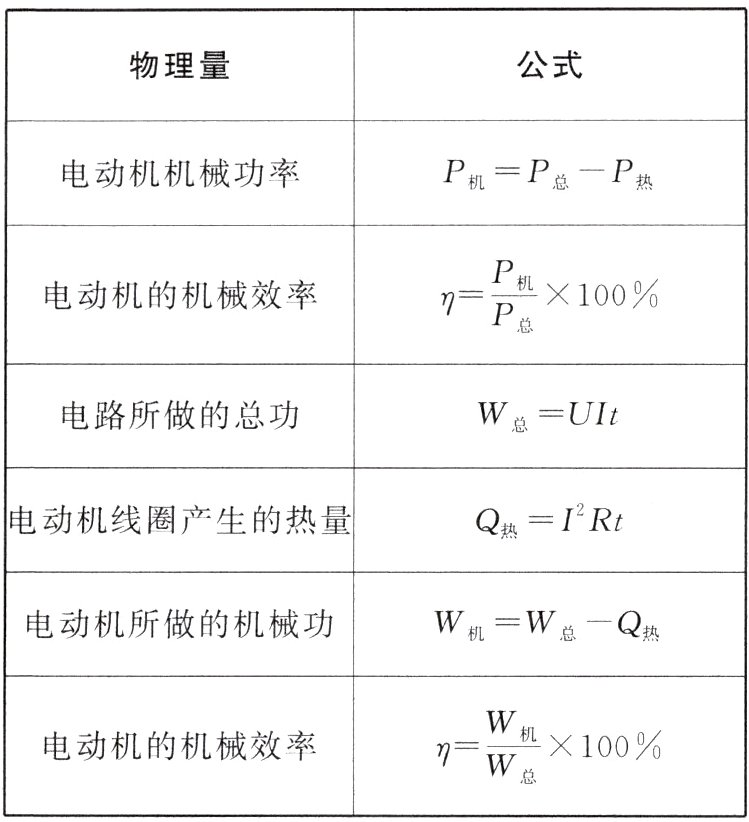

续表

答案：
(1)机械 热(或内)

4. 电热的作用
（1）电热器是根据电流的________制成的发热设备，主要工作部分是________。
（2）应选择电阻率____、熔点____的电阻丝作为发热体。

答案：
(1)热效应 发热体
(2)大 高

[典例1]　(2022.通辽)在 “探究电流通过导体产生的热量与哪些因素有关” 的实验中，某同学采用了如图甲、乙所示的实验装置(两个透明容器中封闭着等量的空气)。下列说法正确的是（ ）

①U形管中液面高度变化主要是由液体热胀冷缩引起的
②图甲装置能探究电流通过导体产生的热量与电阻的关系
③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω
④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象

A. ①②
B. ②③
C. ②④
D. ③④

[解析]　U形管内液面高度变化是由容器内气体受热膨胀引起的，故①错误；由图甲可知，两阻值不同的电阻丝串联，通过两电阻丝的电流相同，探究电流通过导体产生的热量跟导体的电阻是否有关，故②正确；乙实验是探究电流通过导体产生的热量与电流的关系，通过它们的电流不同、通电时间和电阻都要相同，右边容器中的电阻要等于左边容器中的电阻5Ω，故③错误；图甲中两电阻串联，电阻不同，通过两电阻的电流相同，10Ω电阻产生的热量更多，电炉丝与和它相连的导线也是电阻不同，电流相同，电炉丝电阻更大，产生的热量更多，故④正确，故选C。

[答案]　C

答案： C
