《2025年毕业班综合训练物理中考安徽专版》

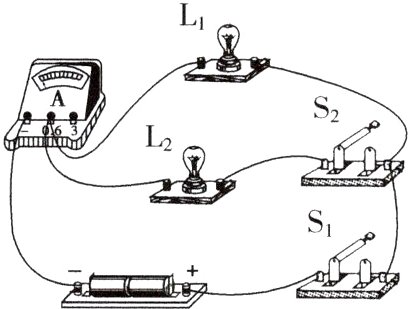

1.（2024·陕西）如图，电源电压不变。闭合开关S₁和S₂，小灯泡L₁和L₂均正常发光，电流表有示数。下列分析正确的是（ ）

A. 小灯泡L₁和L₂串联
B. 若断开开关S₂，电流表示数会变小
C. 若小灯泡L₁比L₂亮，原因是小灯泡L₁两端的电压比L₂两端的电压大
D. 若只闭合开关S₂，电路中只有小灯泡L₂发光

答案： B

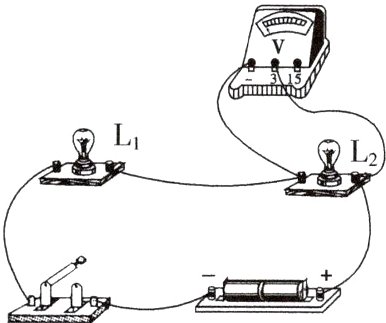

【典例2】（2024·盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是 （ ）

A. L₁短路
B. L₁断路
C. L₂短路
D. L₂断路
【解析】 由图知，两灯串联，电压表测量的是L₂两端电压，闭合开关，灯泡都不发光，说明电路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L₁发生了断路故障，故A、C、D不符合题意，B符合题意。
【答案】 B

答案：

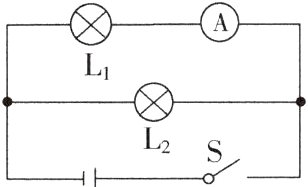

2. 如图所示，闭合开关S后小灯泡L₁、L₂均正常发光，它们的连接方式是______；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是__________。

答案： 并联　L₁ 断路

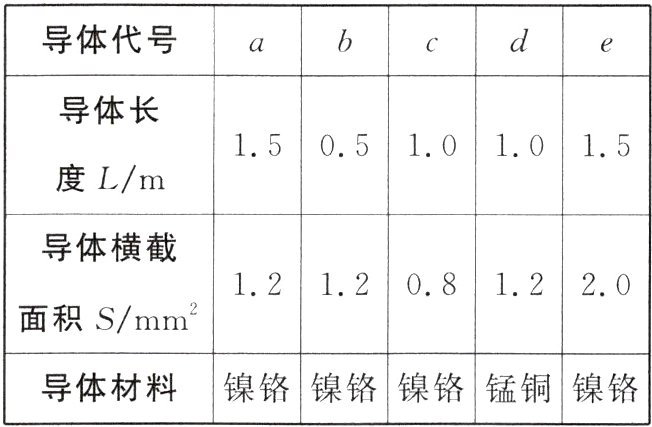

【典例3】（2022·枣庄）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用表中哪两个导体进行实验探究 （ ）

A. b、c
B. c、e
C. c、d
D. b、e
【解析】 根据控制变量法的思想，研究导体电阻与长度的关系时，要控制材料和横截面积一定，找两个长度不同的导体，已选定了代号为“a”的导体，结合表格数据可知，他还要选用的导体代号是b；研究导体电阻与横截面积的关系时，要控制材料和长度一定，找两个横截面积不同的导体，已选定了代号为“a”的导体，结合表格数据可知，他还要选用的导体代号是e，故D正确。
【答案】 D
