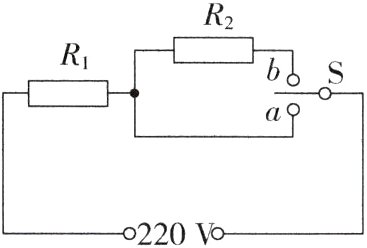

9.（2024·苏州）某电饭锅的电路如图所示，发热盘内有发热电阻$R_{1}$和分压电阻$R_{2}$，S是温控开关，当S接a时，电饭锅处于高温挡，通过的电流为4 A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25 A。求：

（1）$R_{1}$的阻值；
（2）电饭锅高温挡的功率；
（3）保温16 min，分压电阻$R_{2}$产生的热量。

答案： 解析
(1)当 S 接 a 时，电路为 $ R_{1} $ 的简单电路，电饭锅处于高温挡，通过的电流为 4 A，根据欧姆定律可得， $ R_{1} $ 的阻值为
$ R_{1} = \frac{U}{I_{高}} = \frac{220\ V}{4\ A} = 55\ \Omega $；
(2)根据 $ P = UI $ 可得，电饭锅高温挡的功率为
$ P_{高} = UI_{高} = 220\ V \times 4\ A = 880\ W $；
(3)当温度达到一定值时，开关 S 自动切换到 b，此时两电阻串联，电饭锅处于保温挡，通过的电流为 0.25 A。根据串联电路特点和欧姆定律可得，分压电阻 $ R_{2} $ 的阻值为
$ R_{2} = \frac{U}{I_{保}} - R_{1} = \frac{220\ V}{0.25\ A} - 55\ \Omega = 825\ \Omega $，
保温 16 min，分压电阻 $ R_{2} $ 产生的热量为
$ Q_{2} = I_{保}^{2}R_{2}t = (0.25\ A)^{2} \times 825\ \Omega \times 16 \times 60\ s = 4.95 \times 10^{4}\ J $。
答案
(1)55 $ \Omega $
(2)880 W
(3)$ 4.95 \times 10^{4}\ J $

　　进户线、电能表、总开关、保险盒、电灯、开关、插座等。
　　插座与插座并联，插座与灯座______，开关与灯泡______。

答案： 并联　串联

　　　　火线（L）、相线：带电
1. 进户线{零线（N）、中性线：不带电
　　　　保护接地线（PE）：地线，不带电
　　火线与零线之间电压：______；零线与大地之间电压：______；火线与大地之间电压：______。

答案： 1. 220V　0V　220V

2. 电能表：接在______上。

答案： 2. 干路

3. 总开关
　（1）闸刀开关：熔丝接在______，不可倒装。原理：电流的______。
　（2）低压断路器（空气开关）
　原理：电流的______。

答案： 3.
(1)下方　热效应　
(2)磁效应

4. 保险盒
　（1）保险丝
　①材料：电阻率______、熔点______的______合金。
　②原理：电流______效应。
　③额定电流：熔断电流$I_{额}\geqslant I_{电}$，保险丝越粗，越耐熔。
　④保险丝______联在电路中。
　⑤作用：当电路中电流______时，自动______电路，起到保护电路的作用。
　（2）漏电保护器：电线漏电、人体触电、插座接错时自动切断电路。

答案： 4.
(1)①大　低　铅锑　②热　④串　⑤过大　切断

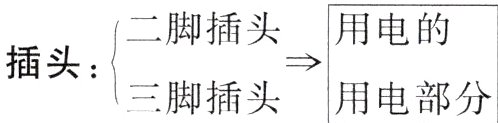

5. 插座：{二孔插座（左零线） 三孔插座（右火线|多出孔→地线）
　
　多出脚：用电器的金属外壳用

答案：
