《2025年毕业班综合训练物理中考安徽专版》

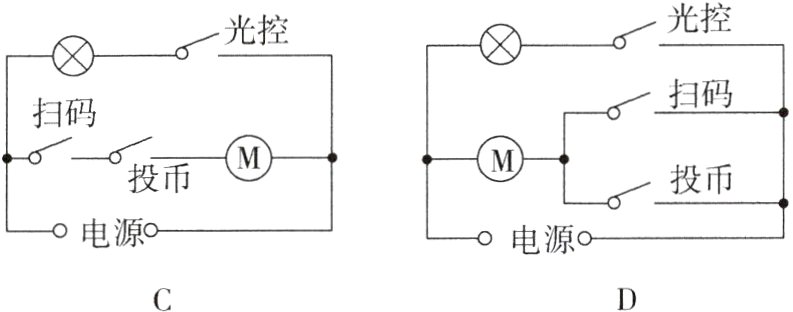

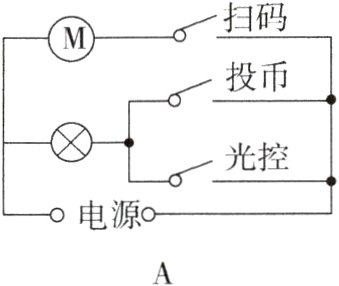

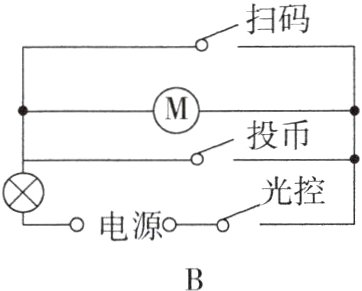

3.（2024·广安）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（ ）
　　

答案：

1. 生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上______电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸。为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从________________（选填“大地到油罐”或“油罐到大地”）。

答案： 正 大地到油罐

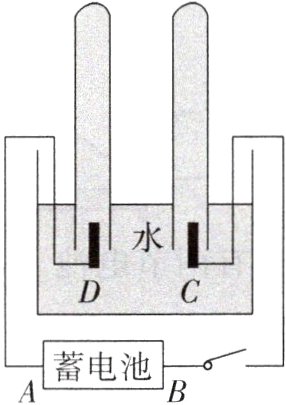

2. （2023·赤峰）如图是电解水实验原理图，蓄电池在向外供电时把________能转化为电能。为增强水的导电性，通常向水中加入少量的NaOH。在闭合开关的瞬间，溶液中的Na⁺移动方向是从C到D，则蓄电池的A端是________极。

答案： 解析 蓄电池在向外供电时，消耗自身化学能，产生电能，即把储存的化学能转化为电能。由于同种电荷相互排斥，$Na^{+}$是正电荷，所以$Na^{+}$将向负极移动，而$Na^{+}$移动的方向是从$C$到$D$，故与$D$相连的$A$端是电源的负极。
答案 化学 负

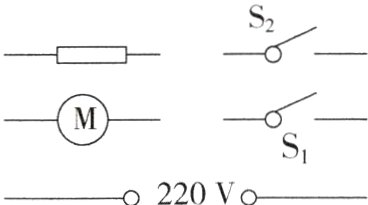

3. （2024·甘肃）电吹风的主要工作元件是发热丝（——— ）、电风扇（—M— ）及开关。闭合开关S₁，电吹风即吹出风来；若同时还闭合S₂，吹出热风；若只闭合S₂，不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。
——— S₂———
—M— —S₁—
———○ 220 V○———

答案：
解析 由于闭合开关$S_{1}$，电吹风即吹出风来，同时还闭合$S_{2}$，吹出热风，则发热丝与电风扇并联；只闭合$S_{2}$，不吹风也不发热，则开关$S_{1}$在干路中，开关$S_{2}$与发热丝串联在其中一条支路。
答案 如图所示
