[典例1]　(2022·临沂)用5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻的关系，实验所用电源电压为6V。
　　　
　　　　　　　

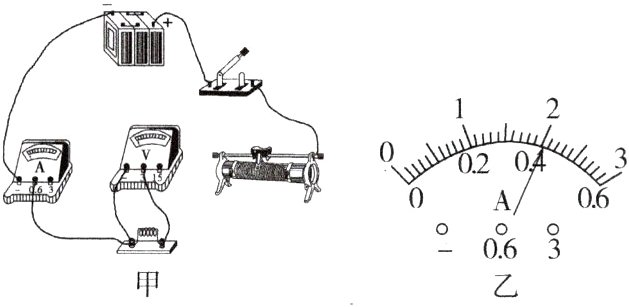

　(1)请用笔画线代替导线将图甲所示电路连接完整(滑动变阻器的滑片向右移动时电流表的示数变大)。
　(2)先将5Ω的定值电阻接入电路，闭合开关后，电流表有示数，电压表无示数，可能是定值电阻______路。
　(3)排除故障后进行实验，移动滑动变阻器的滑片，当电流表的示数如图乙所示时记录数据，则本实验中控制的定值电阻两端的电压为______V。
　(4)断开开关，将5Ω的定值电阻换成10Ω的定值电阻，闭合开关，应将滑动变阻器的滑片向____(选填“左”或“右”)端移动；移动滑片的过程中，眼睛应观察______表的示数。

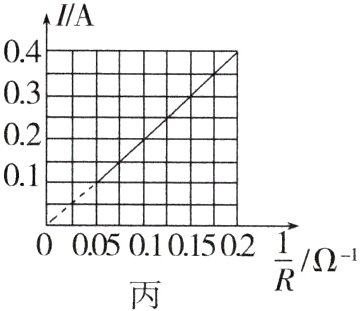

　(5)根据实验数据描绘出电流与电阻倒数的图像如图丙所示，由图像可知，电压一定时，电流与电阻成______比。
(6)分析实验数据可知，本实验所用滑动变阻器的最大阻值应不小于______Ω。

[解析]　(1)变阻器上下接线柱各接一个接入电路中，要滑动变阻器的滑片向右移动时电流表的示数变大，则滑动变阻器右下接线柱接入电路，如图所示；(2)闭合开关，发现电流表有示数，电路为通路，电压表无示数，可能是定值电阻发生了短路；
(3)由图甲可知，电流表量程为0~0.6A，分度值为0.02A，图乙中，示数为0.4A，所以此时此定值电阻两端的电压U = IR = 0.4A×5Ω = 2V，则本实验中控制的定值电阻两端的电压为2V；(4)探究“电流与电阻关系”时要控制定值电阻两端的电压不变，每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察电压表示数；探究电流与电阻关系的实验中应控制定值电阻两端的电压不变，实验中控制定值电阻两端的电压为2V，根据串联分压原理可知，将定值电阻由5Ω改换成10Ω的电阻，定值电阻增大，其分得的电压增大，要控制定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数仍为2V；(5)由图丙知，电流与电阻的乘积为U = IR = 0.1A×$\frac{1}{0.05}$Ω = 0.4A×$\frac{1}{0.2}$Ω = 2V，故由图像可以得出结论：电阻两端电压一定时，导体中的电流跟电阻成反比；(6)变阻器分得的电压：$U_{滑}$ = 6V - 2V = 4V，变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为$R_{滑}$ = 2×20Ω = 40Ω，故为了完成整个实验，所用的滑动变阻器的最大阻值应不小于40Ω。
　
[答案]　(1)如图所示　　(2)短　　(3)2
　(4)左　电压　(5)反　(6)40
　　　　　　
